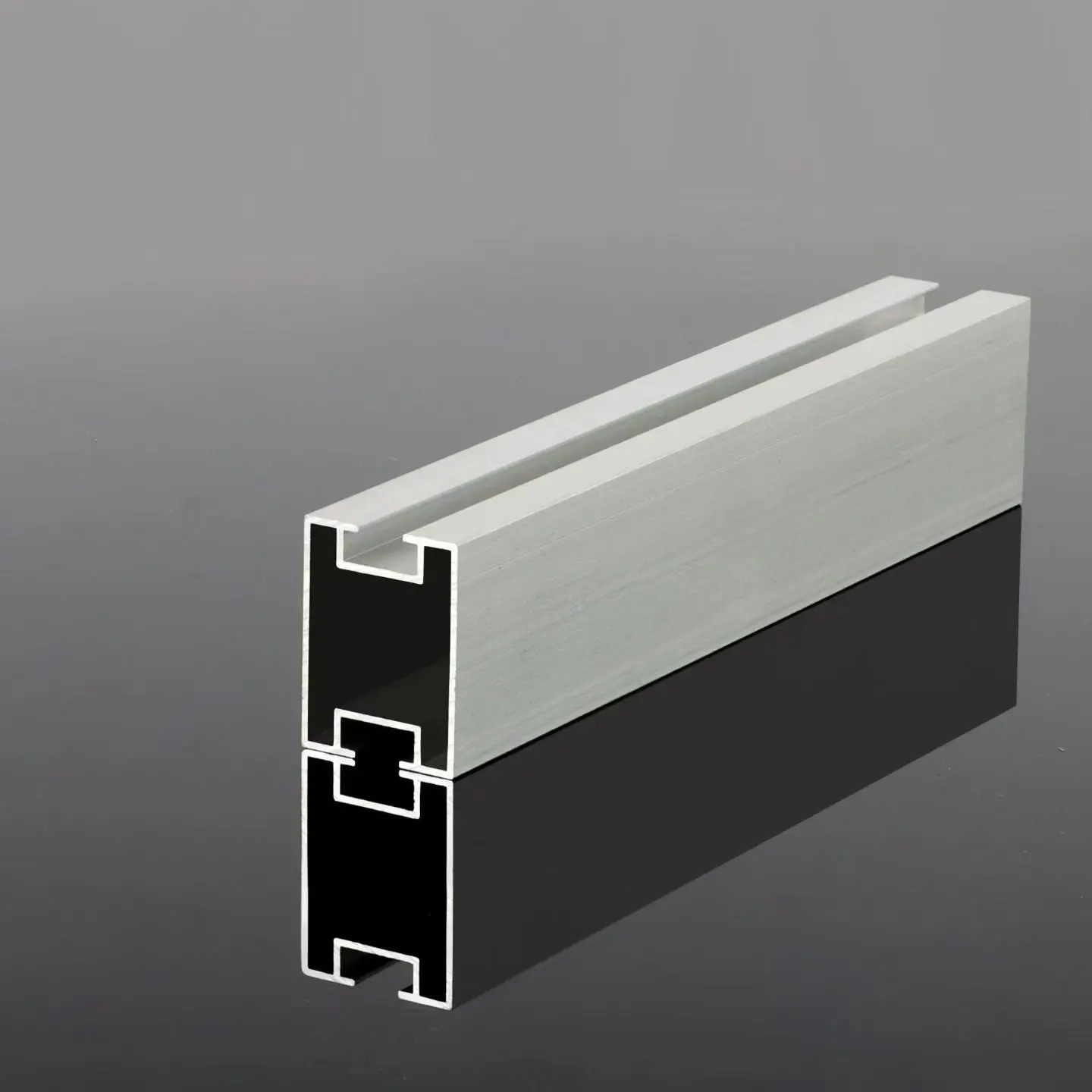

Rippenlose Führungsschiene

Die rippenlose Führungsschiene ist eine Art kaltgeformte Montageschiene aus Stahl mit einem Querschnitt ohne Versteifungsrippen. Bei standardmäßig verstärkten PV-Schienen sorgen die über die gesamte Profillänge verlaufenden durchgehenden Rippen, die durch zusätzliche Stanz- und Biegeschritte auf der Rollformlinie geformt werden, für die nötige Biegesteifigkeit. Bei unverstärkten Schienen entfallen diese Prozesse, was zu einem einfachen Kanalprofil führt; Während dadurch die Biegesteifigkeit verringert wird, ist die Konstruktion für Projekte mit mäßigen Wind- und Schneelasten und strukturell nachgewiesenen Spannweiten geeignet.

Was sind die Vorteile dieser Schiene?

Geringere Materialkosten pro Meter:

Durch den Verzicht auf die Rippenbildung wird pro Meter fertiger Schiene weniger Stahlband verbraucht. Bei Projekten, bei denen die Montagesysteme tonnenweise kosten und das Dach über freie Tragfähigkeit verfügt, bietet dies eine direkte Kosteneinsparung für die Gesamtkonstruktion.

Weniger Produktionsschritte, zuverlässigere Lieferung:

Das Rippenstanzen und die anschließenden sekundären Biegeschritte entfallen. Da weniger Umformdurchgänge erforderlich sind, ist der Produktionszyklus schneller und vorhersehbarer, sodass die Lieferfristen für kleine Chargen und Nachbestellungen einfacher eingehalten werden können.

Geringere Belastung des Daches:

Durch das reduzierte Eigengewicht sinkt die Eigenlast der Pfetten und Dachelemente. Bei farbbeschichteten Stahldächern mit begrenzter Reservelastkapazität kann dieser Faktor ausschlaggebend für die Machbarkeit des Montagesystems sein.

Kompatibel mit Standardzubehör:

Das einfache Kanalprofil der rippenlosen Führungsschiene bietet Platz für Standard-PV-Mittelklemmen und Endklemmen. Benutzer sind nicht an proprietäres Zubehör gebunden, was eine wettbewerbsfähige Beschaffung ermöglicht.

Vollverzinkt mit klaren Garantiebedingungen:

Feuerverzinktes Stahlband sorgt dafür, dass der gesamte Querschnitt – einschließlich Schnittenden und bauseitiger Bohrlöcher – von einer gleichmäßigen, gut haftenden Zinkschicht bedeckt ist. Im Lieferumfang ist eine 15-jährige Garantie gegen Korrosion enthalten; Für rauere atmosphärische Umgebungen ist Zink-Aluminium-Magnesium (Zn-Al-Mg)-Stahlband mit einer 25-jährigen Garantie erhältlich.

Müheloses Schneiden, Bohren und Handling vor Ort:

Das leichte Profil erleichtert den Arbeitern den Transport, das Ablängen und Bohren an der richtigen Position und verkürzt so effektiv das Installationsfenster für die Dacheindeckung bei verteilten Projekten.

Technische Spezifikationen

Artikel	Spezifikation
Produkt	Rippenlose Führungsschiene – PV-Montageschiene aus kaltgeformtem Stahl
Abschnitt	Glatter Kanal (U-Profil), keine Versteifungsrippen
Material	Feuerverzinktes Stahlband
Bildung	Kaltwalzgeformt, rippenfrei, auf Länge geschnitten
Oberflächenbehandlung	Feuerverzinkt]; Zn-Al-Mg-Band auf Anfrage erhältlich
Garantie gegen Korrosion	15 Jahre (feuerverzinkt) / 25 Jahre (Zn-Al-Mg)
Abschnittsabmessungen	Teilen Sie uns Ihre Spannweite und Ihren Lastfall mit und wir empfehlen Ihnen einen Abschnitt
Standardlängen	Für Verpackung und Transport auf Länge zuschneiden
Zubehörkompatibilität	Standard-PV-Mittelklemmen und Endklemmen
Zweite Bearbeitungsstufe	Zuschnitte und Bohrungen im eigenen Haus nach Ihrer Zeichnung
Mindestbestellmenge	1 × 20GP-Container; kleinere Probeaufträge sind verhandelbar
Vorlaufzeit	7–15 Werktage nach Erhalt der Anzahlung
Handelsbedingungen	FOB Tianjin Neuer Hafen / CFR / CIF
Zahlung	30 % T/T-Anzahlung, Restbetrag gegen Kopie von B/L

Anwendungsszenarien für die Schienen

Metalldächer für Industrie und Gewerbe (C&I):

Dächer aus Stehfalz- oder Trapezblechen sind oft nur begrenzt tragfähig; Das geringere Eigengewicht dieser rippenlosen Führungsschienen reduziert direkt die Belastung des Daches. In Kombination mit Dachklemmen aus Metall erfolgt die Installation schnell und die Kosten für das Regalsystem sind niedrig, was es zur Standardwahl für kostensensible C&I-Dachprojekte macht.

Kleinflächige Ballastbeton-Flachdachanlagen:

Bei Ballastbetondachprojekten mit kleiner bis mittlerer installierter Kapazität und moderaten Wind-/Schneelasten besteht die Funktion der Schiene lediglich darin, Lasten zwischen Stützpunkten zu übertragen – ein einfaches (unverstärktes) Kanalprofil ist völlig ausreichend.

Kleine bis mittelgroße Freilandanlagen:

Geeignet für Projekte unter 10 MW in Ebenen mit geringer Schnee- und Windlast; Bei diesen „Grid-Parity“-Projekten bestimmt die Kosteneffizienz des Regalsystems (berechnet nach Tonnage) das Design.

Wohn-PV:

Ländliche Dächer und kleine Fabrikgebäude; Bei weniger Modulen und kürzeren Spannweiten bietet das unverstärkte Profil das beste Preis-Leistungs-Verhältnis.

Leichte PV-Carports:

Geeignet für einfache Carports mit geringer Belastung. Die rippenlose Führungsschiene eignet sich nicht für Carportdächer mit großer Spannweite und hoher Belastung – solche Konstruktionen erfordern tiefere, verstärkte Profile, für die wir eine alternative Konstruktion vorschlagen würden.

Vorsichtsmaßnahmen bei Installation und Verwendung

1. Vor der Befestigung nivellieren und ausrichten:

Schienen müssen nivelliert und in einer geraden Linie gehalten werden. Wenn eine Reihe falsch ausgerichtet ist, übernehmen die Module diesen Fehler und erzeugen konzentrierte Spannungen innerhalb der Baugruppe, die sich schließlich in einer langfristigen Verformung bemerkbar machen.

2. Befolgen Sie die Regalspezifikationen für Klemm- und Schraubendrehmomente:

Ein zu hohes Drehmoment kann die dünnwandigen Schienen quetschen und verformen, während ein unzureichendes Drehmoment zu einer allmählichen Lockerung während der Temperaturwechselbelastung führt. Das Anziehen auf die projektspezifischen Werte verhindert beide Probleme.

3. Dehnungsfugen an den Fugen lassen:

Schienen dehnen sich bei Temperaturänderungen aus und ziehen sich zusammen; Das Belassen von Lücken an den Verbindungsstellen verhindert, dass die Profile aufgrund saisonaler Schwankungen knicken oder sich verformen.

4. Installieren Sie Isolierdichtungen zwischen der Schiene und den Metalldachplatten:

Direkter Kontakt zwischen verzinkten Schienen und beschichteten Stahlblechen kann zu elektrochemischer Korrosion führen; Eine Isolationsdichtung unterbricht dieses galvanische Paar.

5. Verwenden Sie ausschließlich feuerverzinkte oder Edelstahl-Befestigungselemente:

Durch die Vermischung von Metallen an Verbindungsstellen entsteht ein galvanisches Paar, bei dem das Bauteil mit der kleineren Oberfläche zuerst korrodiert. Befestigungsmaterialien müssen mit der Schienenbeschichtung kompatibel sein.

6. Nicht mitten auf die Schiene treten:

Der mittlere Abschnitt einer rippenlosen Führungsschiene weist die geringste strukturelle Steifigkeit auf. Wenn das Betreten der Schiene während der Arbeit unumgänglich ist, begeben Sie sich direkt über einen Stützpunkt. Bei Projekten, die für Wartungsarbeiten einen häufigen Zugang zum Dach erfordern, informieren Sie uns bitte im Voraus, damit wir einen tieferen Profilabschnitt empfehlen können.

FAQ

F1: Wie kann ich feststellen, ob mein Projekt „leicht“ genug ist, um diese Schiene zu verwenden?

A: Bewerten Sie zuerst die Standortbedingungen und nicht nur den Katalog. Die rippenlose Führungsschiene eignet sich für industrielle/gewerbliche Farbstahldächer, kleine ballastierte Flachdächer, Wohndächer und Freilandanlagen (bis zu ~10 MW) in Gebieten mit mäßiger Wind- und Schneelast. Liegt das Projekt in einer schneereichen oder taifungefährdeten Zone oder umfasst es lange, nicht unterstützte Spannweiten, ist eine verstärkte Schiene oder ein dickeres Profil die richtige Wahl.

F2: Kann die Schiene individuell gestanzt oder auf bestimmte Längen zugeschnitten werden? Ist es separat erhältlich?

A: Ja, wir unterstützen kundenspezifisches Schneiden und Stanzen und die Schienen können separat ohne das vollständige PV-Montagesystem erworben werden. Standardspezifikationen werden auf Lager gehalten, während Nichtstandardspezifikationen gemäß den Projektzeichnungsparametern hergestellt werden.

F3: Wie hoch ist die garantierte Korrosionsschutzlebensdauer?

A: Für feuerverzinkte Schienen gilt eine 15-jährige Garantie gegen Korrosion. Die Option Zink-Aluminium-Magnesium (Zn-Al-Mg) bietet eine Garantie von 25 Jahren und wird für Küstengebiete oder andere raue atmosphärische Umgebungen empfohlen. Beide Garantieoptionen decken die Beschichtungsleistung unter normalen PV-Betriebsbedingungen im Freien ab.

F4: Können Sie bei Spannweiten- und Lastberechnungen behilflich sein?

A: Ja, und wir empfehlen dringend, diese Berechnungen für unverstärkte Profile durchzuführen. Bitte teilen Sie uns das Modullayout, die Auslegung der Wind- und Schneelasten sowie Ihren geplanten Schienenabstand mit; Unser technisches Team überprüft die geeignete Spannweite und das entsprechende Profil – und wenn unverstärkte Schienen für den Standort nicht geeignet sind, informieren wir Sie direkt.

F5: Was sind die wichtigsten Überlegungen für die Installation vor Ort?

A: Vier Punkte sind entscheidend: Nivellieren und richten Sie jede Schienenreihe aus, bevor Sie sie befestigen. Ziehen Sie die Klemmen mit dem projektspezifischen Drehmoment fest, anstatt sich auf Ihr Gefühl zu verlassen. Dehnungsfugen an Verbindungsstellen lassen; Vermeiden Sie unbedingt, auf die Mitte unverstärkter Schienen zu treten, da der Bereich in der Mitte der Spannweite die geringste Steifigkeit aufweist. Installations- und Handhabungsanweisungen liegen jeder Bestellung bei und unser technisches Team steht Ihnen während des gesamten Installationsprozesses für Fragen zur Verfügung.
