A Führungsschieneist mehr als eine einfache Metallschiene. Es handelt sich um eine Präzisionskomponente, die für die Aufrechterhaltung kontrollierter Bewegung, Ausrichtung, Stabilität und Sicherheit in Systemen verantwortlich ist, in denen es auf reibungslose und wiederholbare Bewegungen ankommt. Von Aufzugsinstallationen bis hin zu Industrieanlagen muss die richtige Führungsschiene Maßgenauigkeit, Strukturfestigkeit, Oberflächenqualität, zuverlässige Installation und langfristige Haltbarkeit vereinen. In diesem Leitfaden wird erklärt, wie Führungsschienen funktionieren, was ihre Leistung bestimmt, wie man die richtige Spezifikation auswählt und was Käufer vor der Bestellung prüfen sollten.
1. Grundlagen der Führungsschiene

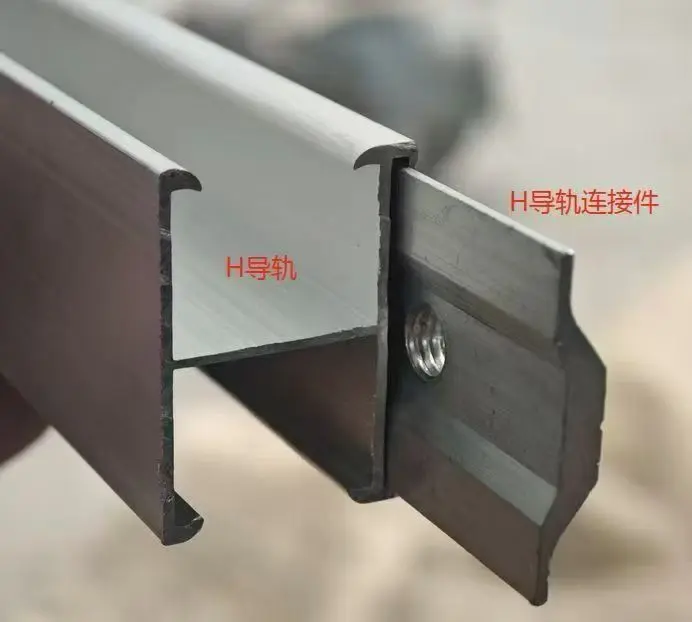

Eine Führungsschiene ist eine starre lineare Komponente, die dazu dient, den Weg eines beweglichen Teils zu steuern. Anstatt einer Komponente die freie Bewegung in mehrere Richtungen zu ermöglichen, legt die Schiene einen definierten Bewegungsweg fest und trägt dazu bei, während des gesamten Betriebs eine konsistente Ausrichtung aufrechtzuerhalten.
Bei Aufzugsanlagen werden Führungsschienen vertikal im Schacht installiert, um die Aufzugskabine und das Gegengewicht zu führen. Moderne Aufzugsnormen stellen spezifische Anforderungen an Führungsschienenmaterial, Abmessungen, Geometrie, Oberflächenbeschaffenheit, Verbindungen, Durchbiegung und strukturelle Leistung. ISO 8100-33:2022 spezifiziert beispielsweise Sorten und Qualität, Maß- und Geometrietoleranzen, Oberflächenbeschaffenheit und Bezeichnungsanforderungen für standardisierte T-Führungsschienen, die für Aufzugskabinen und Gegengewichte verwendet werden.
Bei Industriemaschinen kann der Begriff ein breiteres Spektrum an Linearführungskomponenten beschreiben. Der genaue Querschnitt, das Material, die Härte, die Montagemethode und die Oberflächenbehandlung hängen von der Maschine und der Betriebsumgebung ab.
2. Wie eine Führungsschiene funktioniert
Die Leistung einer Führungsschiene ergibt sich aus dem Zusammenspiel zwischen der Schiene, der beweglichen Baugruppe, Montagehalterungen, Führungsschuhen oder -rollen, Gelenken und der umgebenden Struktur. Jedes Element muss zusammenarbeiten. Eine qualitativ hochwertige Schiene kann eine schlechte Installation, eine falsche Ausrichtung oder ungeeignete Stützteile nicht ausgleichen.
Aufrechterhaltung eines kontrollierten Reisewegs
Die Schiene bietet eine feste Referenzfläche. Führungsschuhe, Rollen, Räder oder andere Führungselemente folgen dieser Oberfläche, reduzieren unerwünschte Bewegungen und halten die Ausrüstung ausgerichtet.
Umgang mit seitlichen Kräften
Bewegte Lasten können beim Beschleunigen, Abbremsen, Be- und Entladen, Vibrationen oder Notstopps Seitenkräfte erzeugen. Ein ausreichend steifes Führungsschienensystem trägt dazu bei, diesen Kräften standzuhalten und gleichzeitig eine übermäßige Durchbiegung zu begrenzen.
Unterstützung eines reibungslosen Betriebs
Die Geradheit der Schiene und der Oberflächenzustand haben direkten Einfluss auf das Verhalten der beweglichen Komponente. Eine schlechte Geometrie, beschädigte Oberflächen, Verunreinigungen oder unsachgemäß verbundene Schienenabschnitte können Lärm, Vibrationen, Verschleiß und Wartungsanforderungen erhöhen.
Für Aufzugsanwendungen verlangt EN 81-20 insbesondere, dass die Führungsschienen, ihre Verbindungen und Befestigungen den mit einem sicheren Betrieb verbundenen Belastungen und Kräften standhalten müssen, während die Durchbiegungen ausreichend kontrolliert bleiben müssen, um eine Beeinträchtigung von Türen, Sicherheitsvorrichtungen oder beweglichen Komponenten zu vermeiden.
3. Wichtige Führungsschienenanwendungen
Führungsschienen werden überall dort eingesetzt, wo eine kontrollierte lineare oder vertikale Bewegung erforderlich ist. Obwohl Aufzugsführungsschienen zu den bekanntesten Beispielen gehören, gilt das zugrunde liegende technische Prinzip für viele Branchen.
| Anwendung | Primäre Funktion | Wichtige Überlegungen |
|---|---|---|
| Personenaufzüge | Führen Sie die Kabine und das Gegengewicht | Ausrichtung, Fahrkomfort, Festigkeit, Durchbiegung, Oberflächenqualität |
| Lastenaufzüge | Kontrollieren Sie die Bewegung unter schwereren Lasten | Belastbarkeit, Struktursteifigkeit, Haltbarkeit |
| Industrieausrüstung | Sorgen Sie für eine wiederholbare lineare Führung | Belastungsrichtung, Geschwindigkeit, Verschleiß, Montagegenauigkeit |
| Materialtransportsysteme | Führen Sie bewegliche Plattformen und Komponenten | Dauerbetrieb, Verschmutzung, Wartungszugang |
| Automatisierungsmaschinen | Behalten Sie eine präzise Positionierung der Komponenten bei | Maßtoleranz, Oberflächengüte, Wiederholgenauigkeit |
| Spezialisierte Hebesysteme | Steuern Sie vertikale oder geneigte Bewegungen | Belastungsbedingungen, Sicherheitsanforderungen, Umweltbelastung |
In Aufzugsanlagen sind Führungsschienen nicht nur Positionierungselemente. Sie können auch bei anormalen Betriebsbedingungen mit Sicherheitssystemen interagieren. Die kalifornischen Aufzugsvorschriften schreiben beispielsweise vor, dass Aufzugskabinen und Gegengewichte mit Führungsschienen ausgestattet sein müssen, und legen Anforderungen an Schienenmaterial, Abschnitte, Stützen, Befestigungen und strukturelle Leistung fest.
4. Materialien und Herstellung
Stahl wird häufig für anspruchsvolle Führungsschienenanwendungen verwendet, da er eine nützliche Kombination aus Festigkeit, Steifigkeit, Bearbeitbarkeit, Verschleißfestigkeit und Dimensionsstabilität bietet. Die bloße Angabe „Stahl“ reicht jedoch nicht aus. Die Materialqualität und das Herstellungsverfahren sollten zur tatsächlichen Anwendung passen.
Kaltgezogene Führungsschienen
Kaltziehen kann kontrollierte Abmessungen und ein konsistentes Profil liefern. Dadurch eignet es sich für Anwendungen, bei denen Maßgenauigkeit und Oberflächeneigenschaften wichtig sind.
Bearbeitete Führungsschienen
Die Bearbeitung kann eingesetzt werden, wenn eine strengere geometrische Kontrolle oder eine bestimmte Oberflächenbeschaffenheit erforderlich ist. ISO 8100-33 identifiziert kaltgezogene und maschinell bearbeitete Herstellungswege für standardisierte T-Typ-Aufzugsführungsschienen.
Oberflächenbehandlung
Abhängig von der Umgebung kann ein Korrosionsschutz erforderlich sein. Bei der Entscheidung, ob ein zusätzlicher Oberflächenschutz angemessen ist, sollten Lagerung, Transport, Installation und langfristige Betriebsbedingungen berücksichtigt werden.
5. Wichtige Leistungsfaktoren
Ob eine Führungsschiene über ihre gesamte Lebensdauer zuverlässig ihren Dienst verrichtet, hängt von mehreren technischen Merkmalen ab.
Einer der am häufigsten übersehenen Faktoren ist der kombinierte Effekt von Schienendurchbiegung, Halterungsdurchbiegung, Führungsschuhspiel und Schienengeradheit. Sicherheitsanforderungen für Aufzüge erkennen ausdrücklich an, dass diese Faktoren zusammen und nicht unabhängig voneinander betrachtet werden müssen.
6. Auswahlhilfe für Führungsschienen
Die Auswahl der richtigen Führungsschiene beginnt bei der Anwendung und nicht beim Produktkatalog. Eine Schiene, die in einem System gut funktioniert, kann für ein anderes System ungeeignet sein, da Last, Geschwindigkeit, Schienenabstand, Auflagebedingungen, Betriebsumgebung und Sicherheitsanforderungen sehr unterschiedlich sein können.
Schritt 1: Definieren Sie die Last
Bestimmen Sie die gesamte bewegte Masse und identifizieren Sie statische, dynamische, Stoß-, Brems- und seitliche Belastungen. Bei Aufzugsanwendungen können sich Kabinengewicht, Nennlast, Gegengewichtskonfiguration, Geschwindigkeit, Fangvorrichtung und Halterungsabstand auf die Schienenanforderungen auswirken.
Schritt 2: Bestätigen Sie das Schienenprofil
Die Querschnittsform muss der Ausstattung und der jeweiligen Spezifikation entsprechen. T-förmige Führungsschienen sind für Aufzugsanwendungen weitgehend standardisiert, während für Industriemaschinen möglicherweise kundenspezifische Profile erforderlich sind.
Schritt 3: Überprüfen Sie die Maßanforderungen
Bestätigen Sie die Schienenhöhe, -breite, -dicke, -länge, gegebenenfalls die Anordnung der Montagelöcher, die Verbindungskonfiguration und die zulässigen Toleranzen.
Schritt 4: Berücksichtigen Sie die Umgebung
- Innen- oder Außeninstallation
- Feuchtigkeit und Wassereinwirkung
- Staub, Chemikalien oder industrielle Verunreinigungen
- Temperaturschwankungen
- Lagerdauer vor der Installation
- Erforderliche Wartungshäufigkeit
Schritt 5: Kompatibilität bestätigen
Eine Führungsschiene sollte als Teil des Gesamtsystems bewertet werden. Überprüfen Sie vor Abschluss der Bestellung die Kompatibilität mit Halterungen, Clips, Laschen, Führungsschuhen, Rollen, Sicherheitsvorrichtungen und der Tragkonstruktion.
| Käuferfrage | Warum es wichtig ist |
|---|---|
| Welche Last wird die Schiene tragen? | Bestimmt die erforderliche strukturelle Kapazität und Steifigkeit. |
| Wie hoch ist die Betriebsgeschwindigkeit? | Höhere Geschwindigkeiten können Ausrichtung, Vibration und Oberflächenqualität kritischer machen. |
| Welches Schienenprofil wird benötigt? | Gewährleistet die mechanische Kompatibilität mit dem Führungssystem. |
| Welche Toleranzen sind akzeptabel? | Kontrolliert die Installationsgenauigkeit und Betriebskonsistenz. |
| Wo wird die Schiene montiert? | Hilft bei der Ermittlung von Korrosionsschutz- und Materialanforderungen. |
| Welche Norm gilt? | Verhindert den Kauf eines technisch inkompatiblen Produkts. |
7. Installation und Wartung
Selbst eine hochwertige Führungsschiene kann eine schlechte Leistung erbringen, wenn die Montagegenauigkeit vernachlässigt wird. Die Schienenausrichtung sollte während des gesamten Installationsprozesses und nicht erst nach der Montage aller Abschnitte überprüft werden.
Installationsprioritäten
- Überprüfen Sie die Schienen vor der Installation auf sichtbare Schäden, Korrosion, Verformung oder Verschmutzung.
- Überprüfen Sie die Installationsreferenzpunkte und Halterungspositionen.
- Halten Sie im gesamten System die vorgegebene Ausrichtung und Abstände ein.
- Stellen Sie sicher, dass die Verbindungen ordnungsgemäß angebracht und gesichert sind.
- Überprüfen Sie Befestigungselemente und tragende Komponenten gemäß der geltenden Spezifikation.
- Führen Sie vor der Inbetriebnahme abschließende Bewegungs- und Ausrichtungsprüfungen durch.
Aufzugsanforderungen berücksichtigen auch die Bedeutung der Flexibilität der Befestigung und der Bewegung des Gebäudes. EN 81-20 verlangt Befestigungsanordnungen für Führungsschienen, um Auswirkungen wie normale Gebäudesetzungen oder Betonschrumpfung auszugleichen und gleichzeitig eine Drehung der Befestigung zu verhindern, die zu einem Lösen der Schienen führen könnte.
Routinewartung
Die Wartung sollte sich auf Verschleißerscheinungen, ungewöhnliche Vibrationen, Korrosion, lockere Befestigungselemente, beschädigte Oberflächen, ungewöhnliche Geräusche und Veränderungen im Laufverhalten konzentrieren. Wenn es sich bei der Anwendung um sicherheitskritische Geräte handelt, sollten sich die Inspektionen an den Anweisungen des Geräteherstellers und den geltenden örtlichen Anforderungen orientieren.
8. Checkliste für die Qualitätskontrolle
Käufer, die Führungsschienen in großen Mengen beziehen, sollten vor Produktionsbeginn einen klaren Inspektionsprozess einrichten. Dies verringert das Risiko, Komponenten zu erhalten, die technisch zwar einer Nennspezifikation entsprechen, aber bei der Installation Probleme bereiten.
- Materialnachweis:Bestätigen Sie die angegebene Stahlsorte und die entsprechende Materialdokumentation.
- Maßkontrolle:Überprüfen Sie kritische Profilabmessungen anhand genehmigter Zeichnungen oder Spezifikationen.
- Geradheitsprüfung:Stellen Sie sicher, dass die Schienengeometrie innerhalb der erforderlichen Toleranz bleibt.
- Oberflächeninspektion:Suchen Sie nach Kratzern, Dellen, Rissen, Korrosion oder anderen Mängeln, die die Leistung beeinträchtigen könnten.
- Gemeinsame Inspektion:Verbindungsflächen und Verbindungsteile prüfen.
- Längenüberprüfung:Bestätigen Sie die einzelnen Schienenlängen und zulässigen Toleranzen.
- Verpackungsinspektion:Stellen Sie sicher, dass die Schienen während des Transports vor Verformung und Umweltschäden geschützt sind.
9. Häufige Herausforderungen für Käufer
Herausforderung 1: Unklare Spezifikationen
Manchmal verlangen Käufer eine „Standardführungsschiene“, ohne die Anwendung, das Profil, das Material, die Länge, die Toleranz oder die geltende Norm zu definieren. Dies kann zu wiederholten technischen Klärungen und einer verzögerten Produktion führen.
Herausforderung 2: Inkonsistente Dimensionen
Bei großen Projekten können selbst kleine Unterschiede zwischen den Chargen die Installation erschweren. Deshalb sind konsequente Fertigungskontrollen wichtig, wenn es sich um mehrere Produktionslose handelt.
Herausforderung 3: Transportschäden
Lange Stahlabschnitte können beim Transport Biegung, Stößen, Feuchtigkeit und Abrieb ausgesetzt sein. Geeignete Verpackungs- und Verlademethoden sind Teil der Produktqualität und kein nachträglicher Gedanke.
Herausforderung 4: Schlechte Kommunikation zwischen Lieferant und Installateur
Technische Details sollten vor der Produktion bestätigt werden, insbesondere wenn die Schiene Teil eines integrierten Aufzugs- oder Maschinensystems ist. Zeichnungen, Toleranzen, Materialanforderungen, Prüfkriterien und Verpackungserwartungen sollten im Voraus vereinbart werden.
Herausforderung 5: Allein nach dem Preis entscheiden
Der niedrigste Stückpreis stellt möglicherweise nicht die niedrigsten Gesamtprojektkosten dar. Nacharbeiten, Verzögerungen bei der Installation, Ersatzteile, Transportprobleme und uneinheitliche Qualität können den anfänglichen Preisunterschied schnell wettmachen.
10. Warum mit Guojian Steel (Tianjin) Co., Ltd. zusammenarbeiten?
Für Käufer von Stahlführungsschienen ist die Fähigkeit des Lieferanten, die technischen Anforderungen zu verstehen, ebenso wichtig wie die Fertigungskapazität. Guojian Steel (Tianjin) Co., Ltd. kann als technischer Fertigungspartner für Käufer fungieren, die stahlbasierte Komponenten mit definierten Abmessungen, konsistenten Produktionsanforderungen und anwendungsorientierter Unterstützung benötigen.
Ein professioneller Sourcing-Prozess sollte mit der eigentlichen Bewerbung beginnen. Anstatt jede Bestellung als generisches Stahlprodukt zu behandeln, können Lieferant und Käufer vor der Produktion das erforderliche Profil, die Abmessungen, die Materialanforderungen, den Oberflächenzustand, die Länge, die Toleranzen, die Verpackung und die Prüferwartungen klären.
Für internationale Käufer besteht das Ziel nicht einfach darin, ein Stück Stahl zu kaufen. Ziel ist es, eine Führungsschienenlösung zu erhalten, die zur Anwendung, zur Installationsmethode, zu den Qualitätsanforderungen und zum Projektzeitplan passt.
11. Häufig gestellte Fragen
Wozu dient eine Führungsschiene?
Eine Führungsschiene steuert die Bewegung einer beweglichen Komponente entlang einer definierten Bahn. In Aufzügen führt es die Kabine und das Gegengewicht und trägt gleichzeitig zur Aufrechterhaltung der Ausrichtung und Stabilität bei.
Welches Material wird üblicherweise für Aufzugsführungsschienen verwendet?
Stahl wird häufig verwendet, da er die für anspruchsvolle Anwendungen erforderliche Festigkeit und Steifigkeit bietet. Spezifische Materialanforderungen hängen von der geltenden Norm und dem Systemdesign ab.
Was macht eine Führungsschiene hochwertig?
Wichtige Merkmale sind geeignete Materialeigenschaften, Maßgenauigkeit, Geradheit, geeignete Oberflächenbeschaffenheit, konsistente Geometrie, zuverlässige Verbindungen und ordnungsgemäße Inspektion.
Warum ist die Geradheit der Führungsschiene wichtig?
Eine übermäßige Abweichung kann die Interaktion zwischen den Schienen- und Führungskomponenten beeinträchtigen und möglicherweise Vibrationen, Lärm, Verschleiß und Installationsschwierigkeiten erhöhen.
Wie sollten Käufer eine Führungsschiene auswählen?
Beginnen Sie mit der Anwendung, der Last, der Geschwindigkeit, dem Schienenprofil, den Abmessungen, den Toleranzen, der Installationsanordnung, der Betriebsumgebung und den geltenden Normen. Es sollte das komplette Führungssystem betrachtet werden und nicht nur die Schiene.
Sind Führungsschienen standardisiert?
Einige Anwendungen verwenden standardisierte Profile und Anforderungen. Für Aufzugssysteme legt ISO 8100-33:2022 Anforderungen an standardisierte T-förmige Führungsschienen fest, die für Aufzugskabinen und Gegengewichte verwendet werden. Andere industrielle Anwendungen erfordern möglicherweise anwendungsspezifische Designs.
Können Führungsschienen individuell angepasst werden?
Abhängig vom Herstellungsprozess und der Anwendung können Anforderungen wie Abmessungen, Längen, Materialqualitäten, Oberflächenbeschaffenheit, Lochanordnungen, Verpackung und andere Produktionsdetails gemäß den Projektspezifikationen angepasst oder vereinbart werden.
Warum sollten Führungsschienen vor dem Versand überprüft werden?
12. Fazit
Zu einer zuverlässigen Führungsschiene gehört mehr als nur ein passendes Stahlprofil. Seine tatsächliche Leistung hängt von der Beziehung zwischen Materialqualität, Geometrie, Geradheit, Oberflächenbeschaffenheit, struktureller Festigkeit, Verbindungen, Installationsgenauigkeit und der Betriebsumgebung ab.
Für Aufzüge und andere Präzisionsbewegungssysteme sind diese Faktoren besonders wichtig, da Führungsschienen direkten Einfluss auf Ausrichtung, Fahrqualität, Gerätestabilität, Wartungsanforderungen und sicheren Betrieb haben. Internationale Normen wie ISO 8100-33 stellen definierte Anforderungen für standardisierte Aufzugsführungsschienen bereit, während lokale Vorschriften zusätzliche Anforderungen für bestimmte Installationen festlegen können.
Für Käufer besteht der effektivste Ansatz darin, die Anwendung klar zu definieren, technische Spezifikationen vor der Produktion zu bestätigen, das gesamte Leitsystem zu bewerten und mit einem Hersteller zusammenzuarbeiten, der in der Lage ist, vom Rohmaterial bis zur Endkontrolle eine gleichbleibende Qualität aufrechtzuerhalten.
