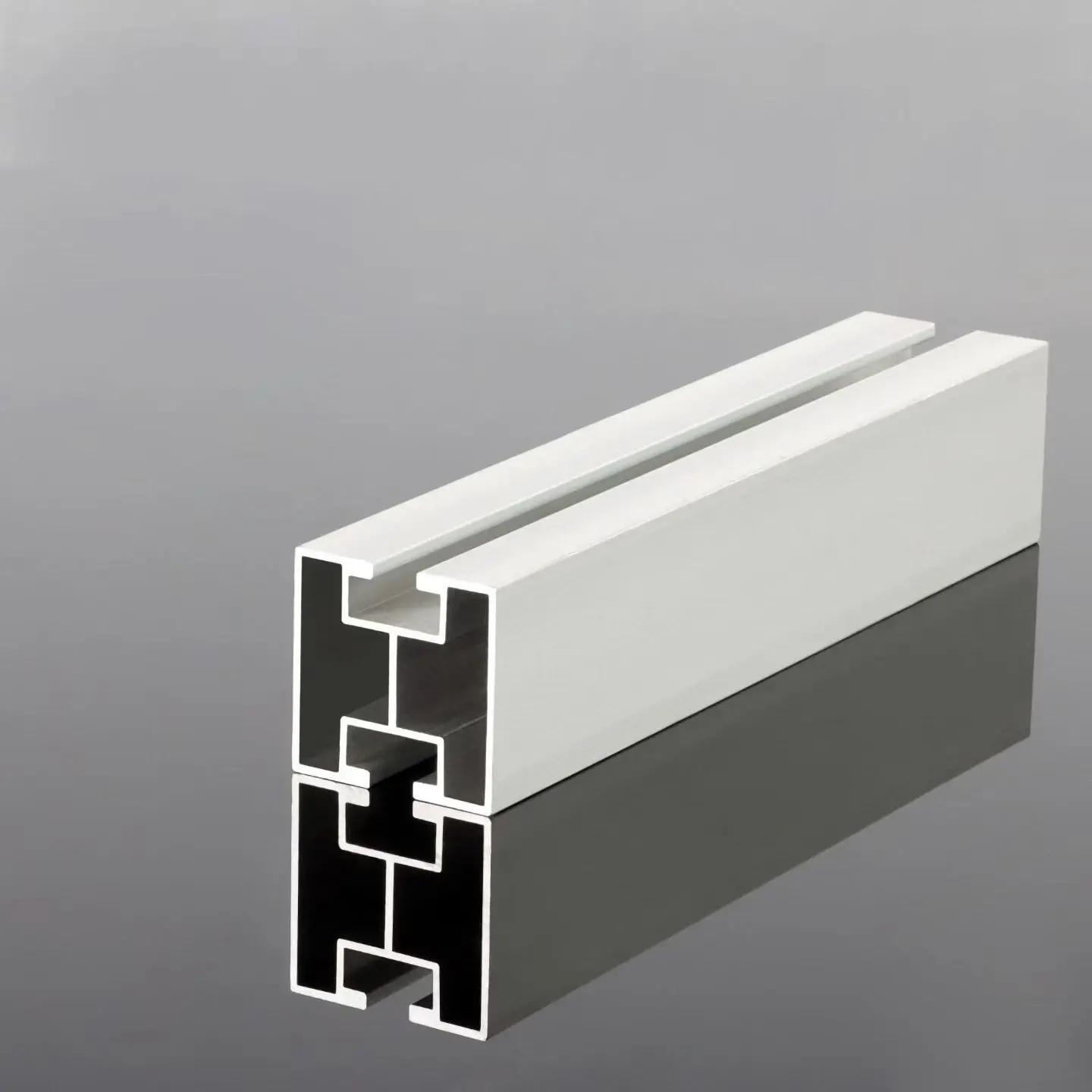

Schienen, die auf Bauplänen identisch aussehen, können sich nach der Installation in einer Reihe auf einer geneigten Fläche ganz anders verhalten: Der Pfettenabstand wird größer und die Lastpfade verschieben sich, was dazu führt, dass sich das gerade Profil zwischen den Stützen allmählich biegt oder knickt. Diese Verformung führt im Laufe der Zeit häufig zu einer Fehlausrichtung der Module und zu lockeren Klemmen; Verstärkte Führungsschienen wurden speziell zur Lösung dieses Problems entwickelt. Guojian fertigt diese mithilfe eines integrierten Kaltumformverfahrens mit durchgehenden Längsrippen, wodurch die Verstärkung ein integraler Bestandteil des Stahls selbst wird.
Die Rippen dienen einem einzigen Zweck: Sie erhöhen die Biege- und Torsionsfestigkeit des Profils, ohne das Gewicht zu verdoppeln. Da die Schienen in einem Arbeitsgang kaltverformt werden, verlaufen die Rippen durchgehend über die gesamte Länge; Durch das Fehlen von Schweißnähten an den Verstärkungspunkten werden Bereiche vermieden, die bei zyklischer Windlast zu vorzeitigem Rosten oder Reißen neigen. Vereinfacht gesagt wird der zusätzliche Stahl gezielt genau dort platziert, wo er benötigt wird, um Biegemomenten entgegenzuwirken.
Die Auswahl von Materialien und Beschichtungen richtet sich nach den örtlichen Gegebenheiten und nicht nach Gewohnheit. Beschichtungen aus Zink-Aluminium-Magnesium (ZAM) bilden eine dichte Schutzschicht, die bis zur Abdeckung von Schnittkanten wandern kann, wodurch ZAM-beschichtete verstärkte Führungsschienen die empfohlene Wahl für Küsten-, Fischerei-, Solar- und Wattprojekte sind. Für Standard-Binnenkraftwerke bleibt die Feuerverzinkung eine kostengünstige Lösung, für Käufer, die ihre Oberflächenbehandlung lieber später selbst auftragen möchten, stehen Optionen für „schwarzen Stahl“ (unbeschichtet) zur Verfügung.
Das integrierte verstärkte Profil bietet eine höhere Tragfähigkeit pro Kilogramm. Dadurch können Dachprojekte die strukturelle Festigkeit erhöhen und gleichzeitig das Eigengewicht unter Kontrolle halten – ein direkter Vorteil, wenn die Belastungsmargen des Gebäudes knapp sind.
ZAM für Umgebungen mit hoher Luftfeuchtigkeit oder Salzsprühnebel, Feuerverzinkung für Standardkraftwerke und schwarzer Stahl für Projekte, die eine lokale Beschichtung erfordern. Für die ZAM-Version gilt eine 25-jährige Garantie auf Korrosionsschutz, für die feuerverzinkte Version 15 Jahre und für die Struktur selbst eine 10-jährige Garantie.
Der kanalförmige Querschnitt der verstärkten Führungsschiene nimmt T-Bolzen direkt auf; Die Komponentenpositionen können durch Verschieben entlang der Schiene angepasst werden, sodass kein erneutes Bohren erforderlich ist. Passende Klemmen und Steckverbinder stammen aus unseren eigenen Produktionslinien, sodass ein kompletter Lieferant effektiv aus Ihrer Installationskette entfällt.
Stanzen, Schneiden und Schweißen werden nach Zeichnung im eigenen Haus durchgeführt. Die verstärkten Schienen sind bei der Ankunft sofort montagebereit, wodurch das Schleifen, Schneiden und Ausbessern des Korrosionsschutzes vor Ort auf ein Minimum reduziert wird – entscheidend für abgelegene Kraftwerke in den Bergen, wo jede eingesparte Arbeitsstunde zu echten Kosteneinsparungen führt.
| Artikel | Spezifikation |
|---|---|
| Material | Kaltgeformter Kohlenstoffstahl |
| Struktur | Integrierter kaltgeformter Abschnitt + durchgehende Integralrippen |
| Beschichtungsmöglichkeiten | Zink-Aluminium-Magnesium (ZAM) / Feuerverzinkt / Schwarze Oberfläche (unbeschichtet) |
| Maximale Dicke | 12 mm |
| Abschnitt | Benutzerdefinierter Abschnitt nach Kundenzeichnungen |
| Länge | Nach Zeichnung auf Länge zuschneiden |
| Befestigung | Schlitz kompatibel mit T-Bolzen; selbstgefertigte Mittel-/Endklemmen und Verbinder |
| Garantie | Korrosionsschutzgarantie: 25 Jahre für ZAM, 15 Jahre für feuerverzinkt; Strukturgarantie: 10 Jahre |
| Mindestbestellmenge | 1 × 20GP-Container; Probeaufträge verhandelbar |
| Vorlaufzeit | 7–15 Werktage nach Eingang der Anzahlung |
| Handelsbedingungen | FOB / CFR / CIF |
Verstärkte Führungsschienen sind für Einsatzorte konzipiert, bei denen Standardprofile an ihre Tragfähigkeitsgrenzen stoßen. Die folgenden Anwendungen decken die Belastungsszenarien ab, denen wir am häufigsten begegnen.
Welliges Gelände führt zu ungleichmäßigen Wind- und Schneelasten. Das verstärkte Profil sorgt dafür, dass das Array über unterschiedliche Spannweiten gerade bleibt – der Grund, warum die Klemmen auch im zweiten und dritten Betriebsjahr sicher bleiben.
Umgebungen im Freien, erhebliche Temperaturschwankungen im Tagesverlauf und feuchte Bodenverhältnisse beschleunigen die Korrosion. Die ZAM-Beschichtung hält diesen Umweltbelastungen stand, während das verstärkte Profil den zusätzlichen Belastungen standhält, die mit längeren Spannweiten über Wasser oder Feldfrüchten einhergehen.
Salznebel stellt die ultimative Belastungsprobe für Schienen dar. Dabei widersteht das verdickte, verstärkte Profil dem Winddruck, während die ZAM-Beschichtung die Korrosion von außen nach innen hemmt; Da beide Anforderungen von entscheidender Bedeutung sind, empfehlen wir die Angabe beider Merkmale.
Bei einachsigen und zweiachsigen Systemen sind die Schienen den ganzen Tag über wiederholten Belastungen ausgesetzt. Standardprofile neigen unter diesen Bedingungen dazu, sich zu verformen, während verstärkte Profile speziell dafür entwickelt wurden, zyklischen Belastungen standzuhalten.
Bei flexiblen Strukturen mit großer Spannweite müssen Schienen ihre Form bei minimaler darunter liegender Unterstützung beibehalten. Strukturelle Steifigkeit – nicht nur Festigkeit – ist der Schlüsselfaktor, um sicherzustellen, dass Module ihren vorgesehenen Neigungswinkel beibehalten. Kommerzielle und industrielle Dachsolaranlagen: Dachlastgrenzen begrenzen das Eigengewicht, sodass es wichtig ist, die Festigkeit pro Kilogramm zu maximieren – genau das, was die Rippengeometrie bei langen, kontinuierlichen Läufen liefert.
Auf erhöhten Stützen in einem überdachten, belüfteten Bereich stapeln; Verwenden Sie während der Handhabung einen Kantenschutz, um Kratzer auf der Beschichtung oder Verformungen der Abschnitte vor der Installation zu vermeiden.
Alle Schnittkanten entgraten und Korrosionsschutzlack auftragen. Positionieren Sie die Löcher so, dass sie den Rippen ausweichen. Schleifen Sie niemals die Rippe selbst – die Rippe ist die Quelle der Festigkeit, daher macht das Wegschleifen den Zweck des Kaufs dieser Schiene zunichte.
Verwenden Sie nur gerade, unbeschädigte Schienen; Ziehen Sie die Befestigungselemente mit den Standarddrehmomenten an und lassen Sie an den Verbindungen nach Bedarf Dehnungsfugen. Stellen Sie bei Projekten in Berg-, Watt- oder Küstengebieten sicher, dass das Fundament stabil ist, bevor Sie die verstärkten Führungsschienen montieren.
Überprüfen Sie regelmäßig die Schrauben, die Verformung des Abschnitts und den Zustand der Beschichtung. Verkürzen Sie die Inspektionsintervalle für Umgebungen, die Salznebel ausgesetzt sind. Überschreiten Sie bei der Montage von Zusatzgeräten nicht die zulässigen Belastungen und beseitigen Sie eventuelle Beschichtungsschäden umgehend.
A: Lassen Sie die Standortbedingungen entscheiden. Für Küsten-, Fischerei-Solar- oder Wattprojekte empfehlen wir ZAM – die Beschichtung schützt Schnittkanten und widersteht Salzsprühkorrosion, abgesichert durch eine 25-jährige Korrosionsschutzgarantie. Für Standardanlagen im Inland bietet die Feuerverzinkung eine hervorragende Wirtschaftlichkeit mit einer 15-jährigen Korrosionsschutzgarantie.
A: Ja. Kundenspezifische Profile sind ein Standardbestandteil unseres Geschäfts: Wir walzen die Form gemäß Zeichnung kalt (bis zu 12 mm Dicke) und führen das Stanzen, Schneiden und Schweißen im eigenen Haus durch, sodass das Produkt bei der Lieferung einbaufertig ist.
A: Wir bieten eine 25-jährige Korrosionsschutzgarantie für ZAM-Versionen, 15 Jahre für feuerverzinkte Versionen und eine 10-jährige Strukturgarantie für das Montagesystem.
A: Ein 20GP-Container fasst etwa 2 MW Montagesystemstahl, während ein 40HQ etwa 4–5 MW fasst. Schienen werden für den Seetransport gebündelt und geschützt; Kleinserien-Testaufträge für erste Projekte können ausgehandelt werden.
A: Das Werk ist nach den Standards ISO 9001, ISO 14001 und ISO 45001 zertifiziert; Statikberechnungsberichte und Prüfberichte Dritter sind verfügbar. Bitte teilen Sie uns den Zielmarkt mit, damit wir die erforderlichen spezifischen Unterlagen bestätigen können.
