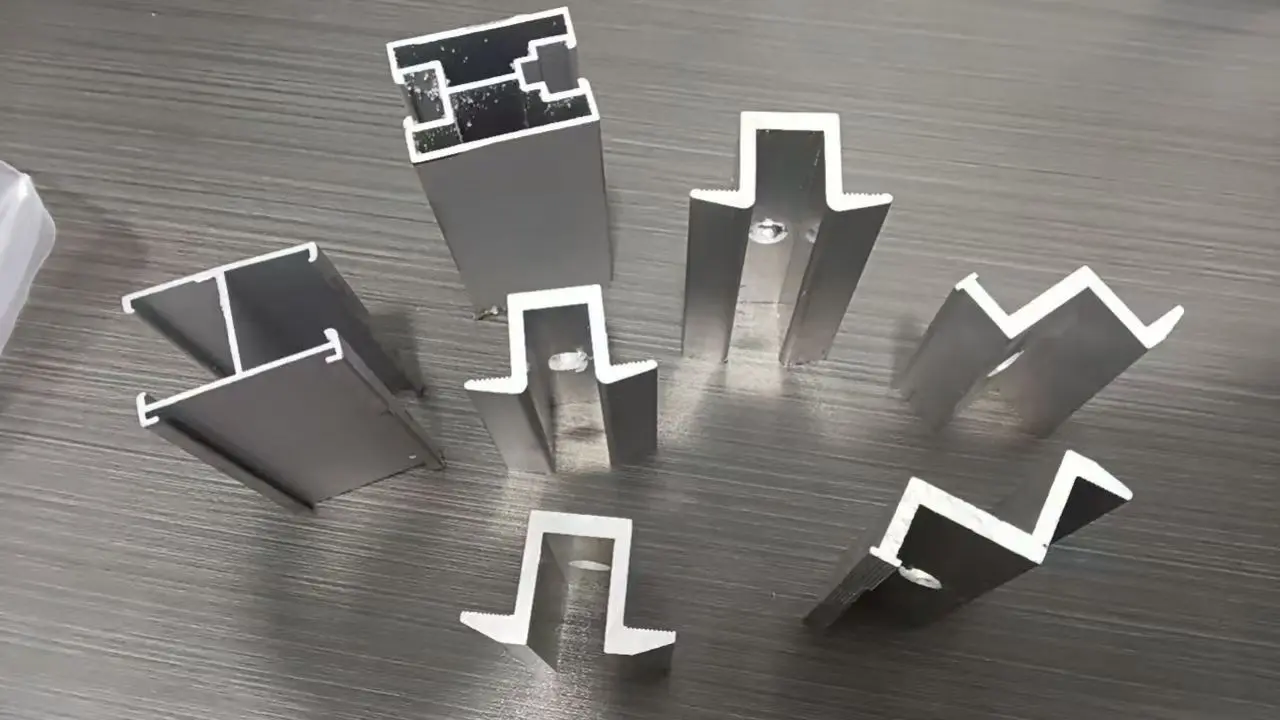

Führungsschienen sind die zentralen tragenden Komponenten von Photovoltaik-Montagesystemen (PV), die hauptsächlich zur Befestigung und Anordnung von Solar-PV-Modulen verwendet werden. Sie werden typischerweise in Verbindung mit Befestigungselementen wie Klammern und Bolzen verwendet. Unsere umfassende Schienenproduktlinie besteht aus zwei Hauptmaterialtypen – Stahl (feuerverzinkt und Zink-Aluminium-Magnesium-Legierung) und Aluminiumlegierung – und umfasst verschiedene Querschnittsprofile, darunter H-Schienen, ungerippte Schienen und kundenspezifisch geformte Schienen. Diese Schienen tragen die Last der PV-Module und übertragen Kräfte auf die Montagepfosten oder Dachsockel. Sie eignen sich für verteilte PV-Anlagen auf farbigen Stahlziegeldächern und Flachbetondächern sowie für PV-Carports und bestimmte Freiflächen-PV-Kraftwerke.
Führungsschienen sind in verschiedenen Materialien erhältlich – wie Aluminiumlegierung, Zn-Al-Mg-Legierung und feuerverzinktem Stahl –, um den unterschiedlichen Projektbedingungen gerecht zu werden, darunter Standorte im Landesinneren und an der Küste, Umgebungen mit hohem Salzgehalt, Standorte mit begrenzter Dachlast und Kraftwerke mit großer Spannweite.
Umfasst standardmäßige C-, H- und U-förmige Profile, leichte, ungerippte Profile und kundenspezifische, nicht standardmäßige Formen, um die Kompatibilität sowohl mit herkömmlichen Projekten als auch mit speziellen Nachrüstanwendungen sicherzustellen.
Unterstützt das Schneiden fester Längen, CNC-Stanzen und die Bearbeitung kundenspezifischer Profile. Wir sind nicht auf Standardprodukte von der Stange beschränkt und können Komponenten herstellen, um spezifische Projektzeichnungsanforderungen zu erfüllen.
Führungsschienen, Klemmen (Mittel-/Endklemmen), Edelstahlbefestigungen und Erdungskomponenten werden im eigenen Haus hergestellt. Dies gewährleistet eine hohe Kompatibilität zwischen Profilen und Zubehör und minimiert Montagefehler vor Ort.
Standardspezifikationen sind für eine schnelle Lieferung vorrätig; Unsere Fabrik verfügt über eine Jahreskapazität von 200.000 Tonnen und ist in der Lage, große Mengen an GW-Kraftwerken zu liefern.
Eliminiert die Notwendigkeit einer separaten Beschaffung von Aluminium- und Stahlfabriken. Wir bieten das gesamte Schienensortiment und passendes Zubehör und optimieren so den gesamten Beschaffungsprozess.
| Parameterelement | Technische Spezifikation |
| Optionale Grundmaterialien | 6063-T5-Aluminiumlegierung / S350GD Zn-Al-Mg-Stahlband / Q355 feuerverzinkter Stahl |
| Oberflächenbehandlung | Eloxieren / Zn-Al-Mg-Beschichtung / Feuerverzinkung |
| Hauptabschnittstypen | H-Typ, C-Typ, U-Typ, leichte, unverstärkte, kundenspezifische, speziell geformte Abschnitte |
| Profilwandstärke | Aluminiumlegierung: 1,2–2,0 mm; Stahl: 1,0–1,5 mm (anpassbar) |
| Standardlieferlänge | 4m, 6m; Individueller Zuschnitt auf jede beliebige Länge möglich |
| Kompatible Module | Komplettes Sortiment an monokristallinen, PERC- und TOPCon-PV-Modulen |
| Unterstützendes Zubehör | Mittelklemmen, Endklemmen, Befestigungselemente aus Edelstahl, Erdungskomponenten |
| Anwendungsszenarien | Farbige Stahlziegeldächer, Betondächer, Freiflächenkraftwerke, PV-Carports, renovierte PV-Sonderprojekte |
| Anwendbare Standards | GB-chinesischer Standard, EN-europäischer Standard; Materialzertifikate verfügbar |
Die Materialqualität wird für jede Führungsschienencharge überprüft, um sicherzustellen, dass keine recycelten oder unreinen Materialien verwendet werden.
Maßtoleranzprüfungen und Stichproben der Eloxalschichtdicke stellen sicher, dass die Oberflächenbehandlung den Standards entspricht;
3. Berichte über mechanische Eigenschaften für Profile sind auf Anfrage erhältlich;
4. Prüfberichte Dritter (z. B. TÜV, SGS) können bereitgestellt werden, um die Anforderungen für Projektausschreibungen im Ausland und Zollanmeldungen zu erfüllen.
Wir unterstützen Sie bei der Modellauswahl von Führungsschienen basierend auf projektspezifischen Wind- und Schneelasten, Dachbedingungen und lokalem Klima. Zur Überprüfung von Material, Querschnitt und Oberflächenbeschaffenheit können physische Proben eingesandt werden. Wir stellen Projektausschreibungsunterlagen bereit, einschließlich Produktspezifikationen und Testberichten. Für ausländische Kunden bieten wir Empfehlungen an, die auf lokale Standards zugeschnitten sind.
Für Sonderanfertigungen erstellen wir Bearbeitungszeichnungen zur Freigabe durch den Kunden vor Produktionsbeginn; Während der Produktion stellen wir Fotos oder Videos von Rohmaterialinspektionen, Profilbearbeitung und Stichprobenkontrollen des fertigen Produkts zur Verfügung, damit Kunden den Fortschritt verfolgen können; Lieferungen umfassen eine vollständige Packliste und Materialbescheinigung; Wir bieten verschiedene Verpackungsoptionen an, darunter eine regensichere Stretchfolie, um Schäden während des Transports zu verhindern. Bei inländischen Bestellungen arrangieren wir eine direkte LKW-Lieferung zum Projektstandort. Bei Exportaufträgen unterstützen wir Sie bei der vollständigen Zolldokumentation und unterstützen verschiedene Handelsbedingungen (z. B. FOB).
Wenn während des Transports Schäden (z. B. Dellen oder Verformungen) auftreten, beurteilen wir die Situation nach Erhalt der Überprüfungsfotos schnell und sorgen für Ersatzteile oder eine einvernehmliche Lösung. Wir stellen umfassende Installationsanleitungen zur Verfügung, einschließlich Diagrammen und wichtigen Installationstipps. Unser technisches Team bietet Fernunterstützung zur Lösung aller während der Installation auftretenden Probleme.

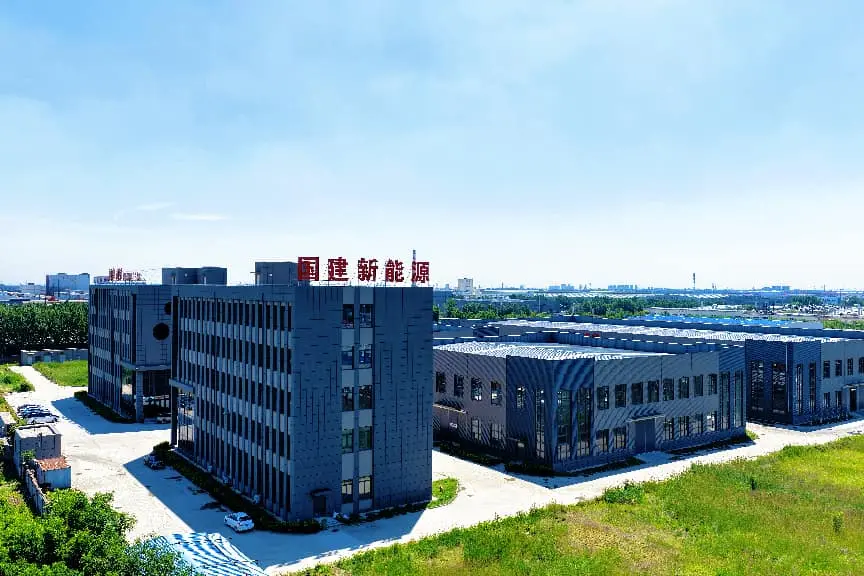

Unsere Fabrik befindet sich in der Industriebasis Daqiuzhuang in Jinghai, Tianjin, in der Nähe des Hafens von Tianjin. Dies ermöglicht eine direkte LKW-Lieferung an inländische Projektstandorte sowie eine bequeme Zollabfertigung und den Versand für Exportaufträge. Wir pflegen langfristige und stabile Partnerschaften mit Aluminium-Strangpresswerken, um eine zuverlässige Rohstoffversorgung zu gewährleisten und sicherzustellen, dass es zu keiner Substitution von Materialqualitäten kommt. Wir implementieren eine umfassende Qualitätskontrolle während des gesamten Prozesses und führen zahlreiche Inspektionen vom Rohstoffeingang bis zum Versand der fertigen Waren durch. Wir fertigen gleichzeitig Stahlschienen (H-Schienen, Spezialprofilschienen und rippenlose Schienen), sodass Kunden Montagezubehör aus Stahl und Schienen aus Aluminiumlegierung aus einer Hand beziehen können; Dies reduziert die Kommunikationskosten, die mit der Verwaltung mehrerer Lieferanten verbunden sind, und wir bearbeiten Bestellungen jeder Größe.
A: Zubehörteile sind austauschbar, wenn die Schlitzquerschnitte übereinstimmen; Allerdings führt der direkte Kontakt zwischen Stahl und Aluminium zu elektrochemischer Korrosion, daher müssen beim Mischen von Materialien isolierende Dichtungen eingebaut werden.
A: Profile sind mit Schutzfolie abgedeckt. Die gesamte Charge ist in regenfeste Stretchfolie eingewickelt und mit Kantenschutz aus Hartpapier gesichert; Lange Profile sind zudem mit Holzrahmen verstärkt, um das Risiko von Kratzern beim Transport zu minimieren.
A: Nein, es variiert. Für Schienen aus Zink-Aluminium-Magnesium und feuerverzinktem Stahl gilt eine 25-jährige Garantie gegen Korrosion, für Schienen aus eloxierter Aluminiumlegierung gilt eine 20-jährige Garantie gegen Korrosion. Bitte bestätigen Sie die spezifischen Garantiebedingungen, bevor Sie eine Bestellung aufgeben.
A: Führungsschienen können mit bestimmten Querschnitten individuell angepasst werden, vorbehaltlich Mindestbestellmengen (MOQ) für die Herstellung von Extrusionsformen; Einfache Änderungen wie Längenanpassungen oder Stanzungen erfordern jedoch keine neuen Formen und haben geringere MOQ-Anforderungen.
A: Standard-Schlitzprofile gepaart mit kompatiblen Klemmen verrutschen nicht; Sie müssen die Dicke des Bauteils angeben, damit wir die richtige Klemme auswählen können. Das Mischen von Zubehör verschiedener Marken wird nicht empfohlen.
A: Bewahren Sie sie an einem trockenen, gut belüfteten Ort auf und vermeiden Sie die Einwirkung von Regen oder stehendem Wasser. Profile sollten vom Boden abgehoben werden – nicht direkt auf Schmutz oder Schlamm stapeln – und die Schutzfolie sollte nicht vorzeitig entfernt werden.
