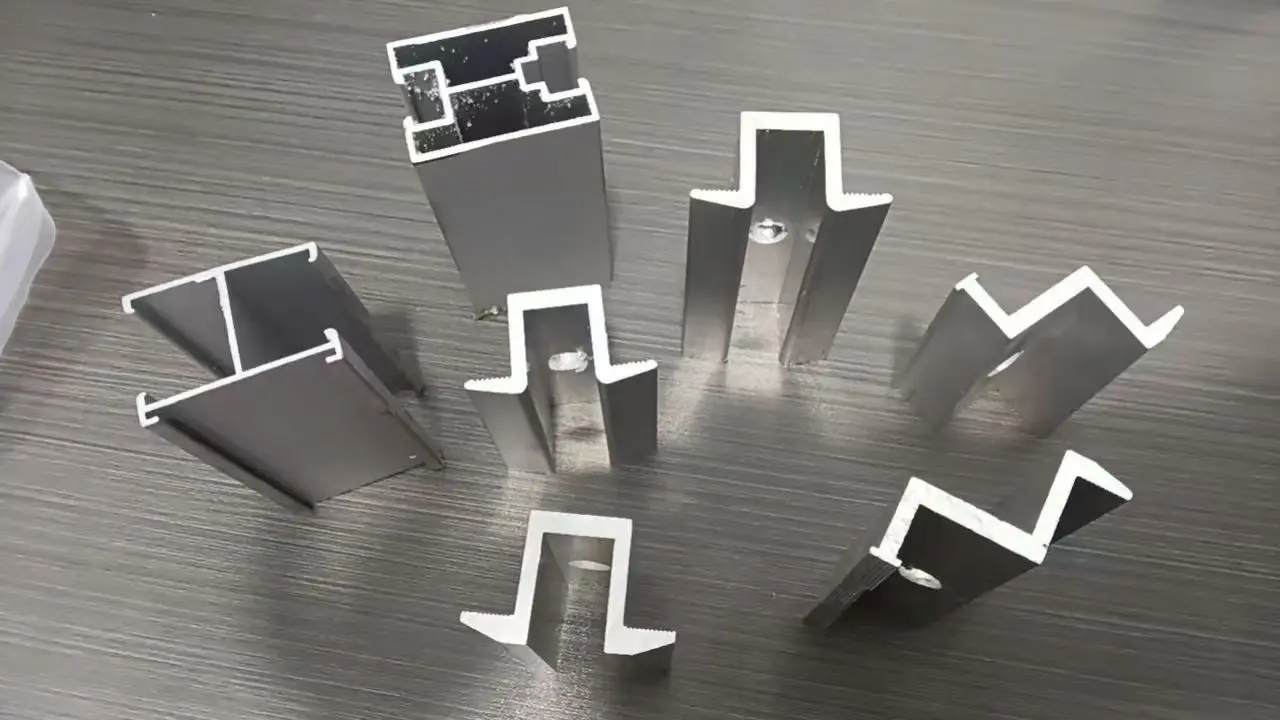

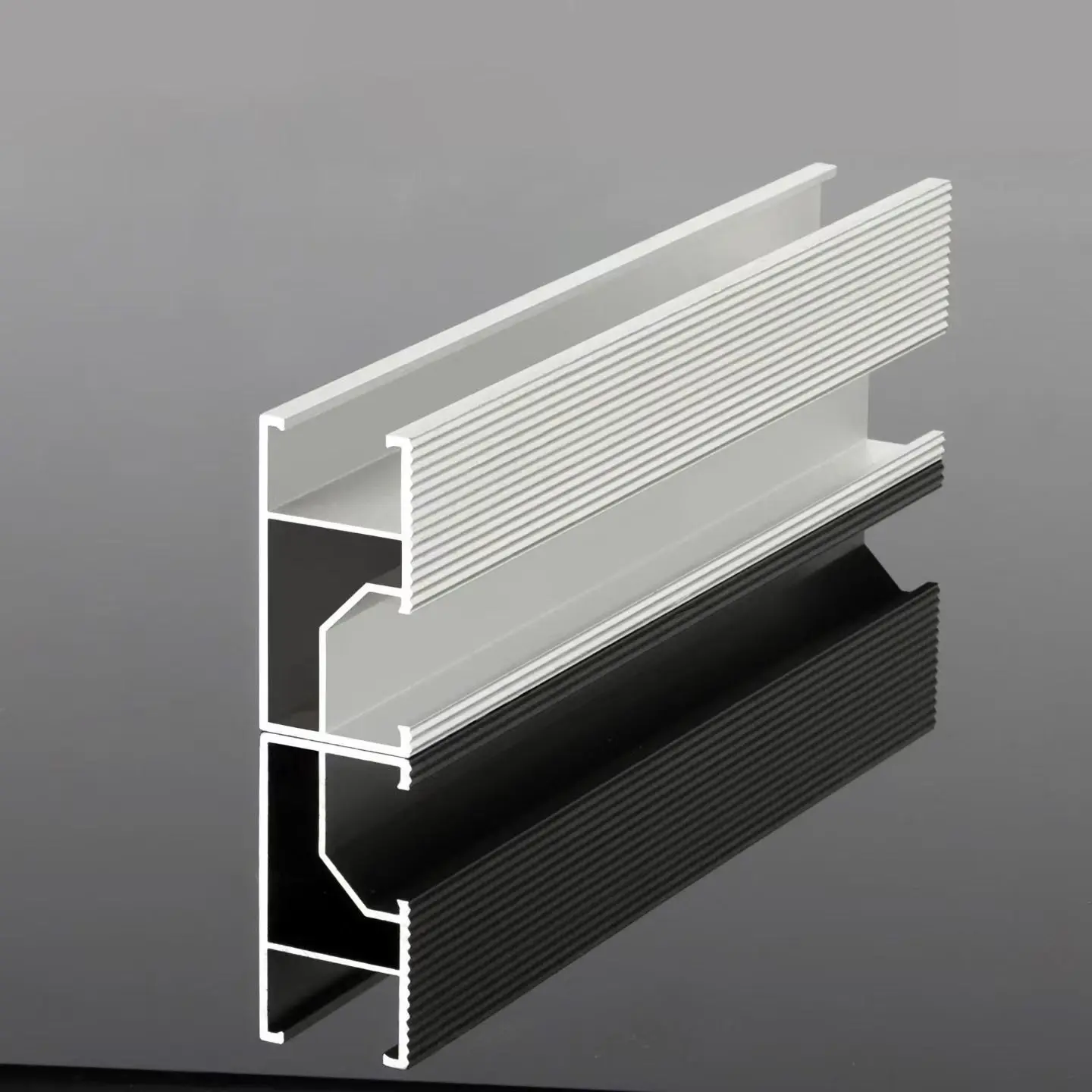

Nicht standardmäßige Führungsschiene

Wir entwerfen die kundenspezifischen, nicht standardmäßigen Führungsschienenprofile basierend auf der spezifischen Dachgeometrie, anstatt sie aus einer Standardbestandsliste auszuwählen. Wir walzen die erforderlichen Profile aus hochfestem S350GD-Stahl und verfügen über Standard-T-Nuten, die mit handelsüblichen Mittelklemmen, Endklemmen und Gleitmuttern kompatibel bleiben. Diese werden entweder mit feuerverzinkter oder Zn-Al-Mg-Beschichtung geliefert. Profildesign, Rollformen, Stanzen und Zuschnitt werden alle in unserem eigenen Werk in Tianjin, China, durchgeführt.

Anwendbare Dachtypen

Trapez- und Stehfalzdächer aus Metall mit einzigartigen Geometrien:

Zu den häufigsten Szenarien gehören unkonventionelle Trapez- oder Stehfalzprofile und Rippenhöhen, die über die Standardbereiche hinausgehen, wobei die Basen von Standard-C/U-Schienen mit den Dachrippen in Konflikt geraten und diese nicht flach aufliegen können.

Gebogene, gewölbte oder abgestufte Dächer:

Auf Dächern mit Krümmungs- oder Höhenunterschieden würden Standardschienen mit festen Profilen entweder Lücken hinterlassen oder die Modulrahmen zum Verdrehen zwingen. Durch kundenspezifische Profile nicht standardmäßiger Führungsschienen kann jeder Montagepunkt genau auf der erforderlichen Höhe positioniert werden.

Platzbeschränkte Layouts:

Situationen mit geringen Montagehöhen, Dachausrüstung, die das Array durchdringt, oder Modulen, die in besonderen Neigungswinkeln angeordnet sind. Kundenspezifische Schienenprofile können flach gemacht oder so geformt werden, dass sie Hindernisse überbrücken, wodurch die Notwendigkeit entfällt, das gesamte Array nur zur Anpassung an ein Standardprofil neu zu gestalten.

PV-Nachrüstung für bestehende Industrieanlagen:

Wenn vorhandene Pfetten fest und unbeweglich sind, ermöglichen Profile der nicht standardmäßigen Führungsschiene, die auf den vorhandenen Pfettenabstand abgestimmt sind, die direkte Montage der neuen Reihe an der ursprünglichen Struktur ohne Schneiden oder Bewehren.

Kernvorteile und zugrunde liegende Gründe

Auf das Dach zugeschnittene Profile, die Arbeitszeit sparen:

Die Profile sind speziell auf die Rippenform, Pfettenpositionen und Modulwinkel des Daches abgestimmt. Bei der Auslieferung handelt es sich bei den Schienen um einbaufertige Komponenten und nicht um Kompromisslösungen. Dies führt zu erheblichen Arbeitseinsparungen vor Ort, da das Schneiden, Schleifen oder Unterlegen auf dem Dach entfällt und unerwartete Arbeitsunterbrechungen drastisch reduziert werden.

Höhere Struktureffizienz bei gleicher Stahlmenge:

Der Querschnitt der Sonderführungsschiene ermöglicht eine exakte Materialpositionierung dort, wo das Biegemoment wirkt; Bei gleichem Gewicht bietet es ein höheres Trägheitsmoment als Standardprofile. Wenn die Dachlast eine Einschränkung darstellt, gilt umgekehrt die gleiche Logik: Der Abschnitt kann leichter gemacht werden, um die Eigenlast auf alternden Dächern zu kontrollieren.

Standard-T-Nuten auf der Spannfläche beibehalten:

Unabhängig vom Außenprofil behält die Spannfläche die Standard-T-Nuten bei. Handelsübliche Mittelklemmen, Endklemmen und Gleitmuttern können wie gewohnt verwendet werden, der Rest der Materialliste bleibt unverändert. Ihre vorhandenen Montagewerkzeuge und Ihr Klemmenbestand bleiben weiterhin nutzbar.

Formung in einem Durchgang und stabile Versorgung:

Der Abschnitt wird durch kontinuierliches Rollformen aus Stahlband in einem einzigen Durchgang geformt, wodurch eine gleichbleibende Geradheit und Wiederholbarkeit über Chargen hinweg gewährleistet wird – der zehnte Behälter entspricht dem genehmigten Muster.

Beschichtungsmöglichkeiten je nach Lebensdauer:

Für nicht standardmäßige Führungsschienen sind sowohl feuerverzinkte (Z275) als auch Zink-Aluminium-Magnesium-Optionen (ZAM80–150) erhältlich. Zink-Aluminium-Magnesium bietet Selbstheilungskräfte an Schnittkanten und eine überlegene Salzsprühbeständigkeit im Vergleich zu herkömmlicher Verzinkung; Daher empfehlen wir es für Küstengebiete und Industriestandorte mit hoher Luftfeuchtigkeit. Die Korrosionsbeständigkeitsgarantie beträgt 15 Jahre für feuerverzinkte und 25 Jahre für Zink-Aluminium-Magnesium.

Produktspezifikationen

Artikel	Referenzspezifikation	Notiz
Material	Kaltgeformter Stahl S350GD / S450GD	Hochfester Bandstahl, rollgeformt
Beschichtung	Feuerverzinkt Z275 oder Zn-Al-Mg ZAM80–150	Pro Projekt ausgewählt
Dicke	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typisch für glatte Abschnitte
Abschnittshöhe	40 / 45 / 50 / 60 / 80 mm	Benutzerdefinierte Abschnitte zum Gestalten
Flanschbreite	30 / 35 / 40 mm	Abgestimmt auf Modulklemmen
Slot	T-Nut oder offene Nut	Für Standard-Gleitmuttern
Länge	3 / 4 / 6 m, auf Länge geschnitten	Optimiert für Transport und Schneiden
Stückgewicht	Ca. 1,2–3,5 kg/m	Hängt vom Querschnitt und der Dicke ab
Kompatible Module	Gängige c-Si-Module, 500–700 W	Querformat oder Porträt
Max. Stützspanne	1,0–1,5 m	Vorbehaltlich der statischen Berechnung; flache Abschnitte tiefer
Mindestbestellmenge	1 × 20GP-Container; kleinere Probeaufträge sind verhandelbar	—
Vorlaufzeit	7–15 Werktage nach Erhalt der Anzahlung	—
Handelsbedingungen	FOB / CFR / CIF	—

Vorsichtsmaßnahmen bei Installation und Verwendung

Die Lastpfade werden durch den spezifischen, für das Projekt ausgelegten Querschnitt bestimmt; Daher sind die Installationsprotokolle für diese nicht standardmäßigen Führungsschienen strenger als für Standardschienen. Wir verlangen von jedem Montageteam die Einhaltung der folgenden fünf Punkte:

1. Die Ausrichtung des Schlitzes gegenüber der Einbaurichtung nicht umkehren – eine falsche Ausrichtung verändert den Tragquerschnitt und verringert die Tragfähigkeit.

2. Ziehen Sie die Schrauben streng gemäß dem Auslegungsdrehmoment an. Ein übermäßiges Drehmoment auf die dünnwandigen Bereiche des kundenspezifischen Abschnitts kann zu lokalen Quetschungen führen.

3. Beim Schienenspleißen müssen die für diesen speziellen Abschnitt entwickelten kundenspezifischen Verbinder verwendet werden. Standardschienenverbinder sind mit dieser Geometrie nicht kompatibel.

4. Installieren Sie isolierende Dichtungen an Kontaktpunkten zwischen unterschiedlichen Metallen, um elektrochemische Korrosion zu verhindern; Stellen Sie sicher, dass die Befestigungselemente mit der Beschichtung (feuerverzinkt oder Zink-Aluminium-Magnesium) kompatibel sind.

5. Treten Sie nicht auf die dünnwandigen Abschnitte in der Mitte der Schienen; Konzentrierte Belastungen durch Fußgängerverkehr können zu Verformungen führen.

Herstellung und Qualitätskontrolle

Unser Unternehmen implementiert einen dreistufigen Qualitätskontrollprozess: Inspektion des eingehenden Stahlbandes und der Beschichtungsmaterialien (Überprüfung von Qualität, Dicke und Beschichtungsgewicht); Inline-Messung von Querschnittsabmessungen und Geradheit beim Rollformen; und Endkontrolle der Querschnittsgenauigkeit, Geradheit und Oberflächenbeschaffenheit vor dem Verpacken jeder Charge. Unsere Qualitäts- und Umweltmanagementsysteme sind nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert; Der Umfang der Zertifizierung umfasst PV-Montagekonstruktionen aus Stahl und PV-Zubehör aus Metall.

Häufig gestellte Fragen (FAQ)

F1: Welche Informationen benötigen Sie von uns, um ein Angebot für maßgeschneiderte Profilschienen zu erstellen?

A: Wir benötigen Dachziegel- oder Pfettenzeichnungen (oder eine bemaßte Querschnittsskizze), Modulabmessungen und -anordnung sowie die geplante Stützweite. Auf dieser Grundlage bestätigen wir den Querschnitt, die Beschichtungsspezifikationen und das Stückgewicht, bevor wir ein Angebot unterbreiten. Vor der Massenproduktion können Muster oder Erstlingsquerschnitte angefertigt werden.

F2: Sind Sie ein Hersteller oder ein Handelsunternehmen?

A: Wir sind ein Hersteller. Rollformen, Stanzen, Zuschnittverarbeitung und Beschichtungsmanagement werden alle in unserer eigenen Produktionsstätte in Tianjin, China, durchgeführt. Gerne können Sie unsere Werksunterlagen und Zertifikate einsehen.

F3: Wie soll ich zwischen feuerverzinkten und Zink-Aluminium-Magnesium-Beschichtungen wählen?

A: Für die meisten Binnendachanwendungen ist feuerverzinktes Material (Z275) ausreichend. Für Küstenumgebungen, Umgebungen mit hoher Luftfeuchtigkeit oder industrielle Korrosion empfehlen wir Zink-Aluminium-Magnesium, da es einen hervorragenden Schnittkantenschutz und Salzsprühbeständigkeit bietet. Die Garantiebedingungen unterscheiden sich entsprechend: 15 Jahre für feuerverzinkt und 25 Jahre für Zink-Aluminium-Magnesium.

F4: Ist für benutzerdefinierte Profile eine vollständige Containerbestellung erforderlich?

A: Die standardmäßige Mindestbestellmenge beträgt einen 20GP-Container. Für erste Probebestellungen oder Musterchargen neuer Profile können wir auch kleinere Mengen annehmen; Geben Sie einfach die Profilzeichnung und die Gesamtlänge an und wir unterbreiten Ihnen ein entsprechendes Angebot.

F5: Ist diese Schiene mit Standardklemmen und -befestigungen kompatibel?

A: Dies hängt von den Profilspezifikationen der nicht standardmäßigen Führungsschiene ab. Standardmäßig modifizierte Profile sind mit den gängigen auf dem Markt erhältlichen Klemmen und Edelstahlbefestigungen kompatibel. Für Sonderprofile bieten wir passende Klemmen und Verbinder an, um die Kompatibilität bei der Montage vor Ort sicherzustellen.
