In automatisierten Montage- und Materialtransportanlagen entscheidet die Führungsschiene darüber, ob ein Linearschlitten nach drei Jahren noch ruhig und leichtgängig bleibt oder bereits nach drei Monaten zu wackeln beginnt. Die meisten herkömmlichen Einzelschlitzprofile konzentrieren die Last auf eine einzige Arbeitsfläche. Exzentrische Belastungen können den Schlitten nach und nach aus der Ausrichtung ziehen, wobei die daraus resultierenden Fehler letztendlich die Leistung der gesamten Maschine beeinträchtigen. H-Rail begegnet diesem Problem durch seine Querschnittsgeometrie, anstatt sich ausschließlich auf die Oberflächenbehandlung zu verlassen. Ausgestattet mit einem symmetrischen H-förmigen Aluminiumprofil mit zwei parallelen Stegen ist es für Anwendungen mit hin- und hergehender Bewegung konzipiert – wie z. B. lineare Schlitten, Hubsäulen, Push-Pull-Mechanismen, Werkzeugrahmen und leichte Förderstrecken.
H-Rail ist ein strukturelles Führungsprofil aus Aluminium mit einem Querschnitt, der dem Buchstaben „H“ ähnelt: zwei horizontale Flansche, die durch einen Mittelsteg verbunden sind und auf beiden Seiten nutzbare Schlitzflächen bieten. Dank dieser symmetrischen Geometrie werden vertikale Lasten auf zwei Tragarme statt auf einen verteilt, während die offene Mitte das Gewicht reduziert, ohne die Steifigkeit zu beeinträchtigen.
Diese Geometrie bietet einen dreifachen Vorteil: Im Vergleich zu einschlitzigen Schienen mit ähnlichem Gewicht weist sie bei mäßiger Belastung eine geringere Durchbiegung auf; das Profil selbst widersteht Torsionen, wenn das Gerät seitlichen Kräften oder Notstopps ausgesetzt ist; Und da zwei bearbeitete Oberflächen zur Verfügung stehen, kann ein Schlitten auf beiden Seiten fahren – oder sogar auf beiden Seiten gleichzeitig.
Der Doppelsteg-Querschnitt verteilt den Druck auf zwei Stützarme, sodass die Arbeitsflächen weniger anfällig für Dellen oder Verformungen durch konzentrierte Lasten sind. Unsere Fertigungserfahrung zeigt eine gleichbleibende Tragfähigkeit über Chargen hinweg – ein entscheidender Faktor beim Bau Hunderter identischer Workstations.
Der symmetrische Querschnitt der H-Schiene verhindert von Natur aus ein Verdrehen, wenn das Gerät seitliche Kräfte ausübt oder wenn lange Schienen installiert werden. Dadurch wird ein häufiges Werkstattproblem direkt gelöst: Die H-Schienen verdrehen sich nach der Installation leicht, was dazu führt, dass der Wagen auf halber Strecke seines Hubs blockiert oder blockiert. Reversibles Design: Beide gerillten Seiten sind präzisionsgefertigt, sodass die Schiene nach oben, nach unten oder vertikal montiert werden kann; Es kann auch als Strukturträger oder Rahmenverbinder dienen. Ein einziges Profil deckt mehrere Designkonfigurationen ab und reduziert so den Bedarf an kundenspezifischen Halterungen.
Jede Schiene wird nach dem Extrudieren gerade gerichtet und vor dem Versand einzeln geprüft, um Geradheit ohne Durchbiegung sicherzustellen – auch bei großen Längen. Die Bewegung des Schlittens bleibt über den gesamten Hub gleichmäßig, sodass Spannungen oder Lockerheiten an beiden Enden vermieden werden.
Die hartanodisierte Schicht erhöht die Oberflächenhärte und Verschleißfestigkeit und verhindert so eine Oberflächenbeeinträchtigung auch bei Hochfrequenzgleiten. Es widersteht Werkstattstaub und Feuchtigkeit, während die matte Oberfläche die Ansammlung von Schmutz verhindert – was es ideal für Reinräume und Präzisionsmontagebereiche macht.
| Artikel | Spezifikation |
| Material | Aluminiumlegierung, warmstranggepresst |
| Abschnittstyp | Symmetrisches H-Profil, Doppelsteg, Hohlkern |
| Oberflächenbehandlung | Hartanodisieren, matte Oberfläche |
| Länge | Nach Kundenzeichnung auf Länge zuschneiden |
| Geradlinigkeit | Vor dem Versand gerichtet und geprüft |
| Bearbeitungsmöglichkeiten | Ablängen, Endanfasen, Bohren, Gewindeschneiden, Präzisionsbearbeitung |
| Mindestbestellmenge | 1 × 20GP-Container; kleinere Probeaufträge sind verhandelbar |
| Vorlaufzeit | 7–15 Werktage nach Erhalt der Anzahlung |
| Handelsbedingungen | FOB / CFR / CIF |
Wenn die Last direkt über der H-Schiene positioniert ist und die Kraft durchgehend vertikal ist, reicht in der Regel ein Standard-Doppelstegprofil aus. Wenn die Last jedoch außermittig ist oder das Gerät häufig Notstopps erfährt, empfehlen wir, Ihre Einsatzbedingungen zunächst mit uns zu besprechen; Die geometrischen Vorteile des Profildesigns sind in diesen Szenarien am entscheidendsten.
Längere Hübe verstärken jede Schienenkrümmung; Daher empfehlen wir bei Hüben von mehr als einigen Metern, vorgerichtete und geprüfte Zuschnittschienen zu bestellen, anstatt das Profil vor Ort zuzuschneiden. Der Unterschied liegt in der sanften, kontinuierlichen Bewegung im Gegensatz zu einer möglichen Blockierung in der Mitte des Hubs.
Hartanodisierte Oberflächen eignen sich für staubige Werkstätten und feuchte Räume. Wenn die H-Schiene Abwaschverfahren oder Schneidflüssigkeiten ausgesetzt wird, informieren Sie uns bitte über die spezifischen Medien, damit wir vor der Bestellung die Oberflächenverträglichkeit überprüfen können.

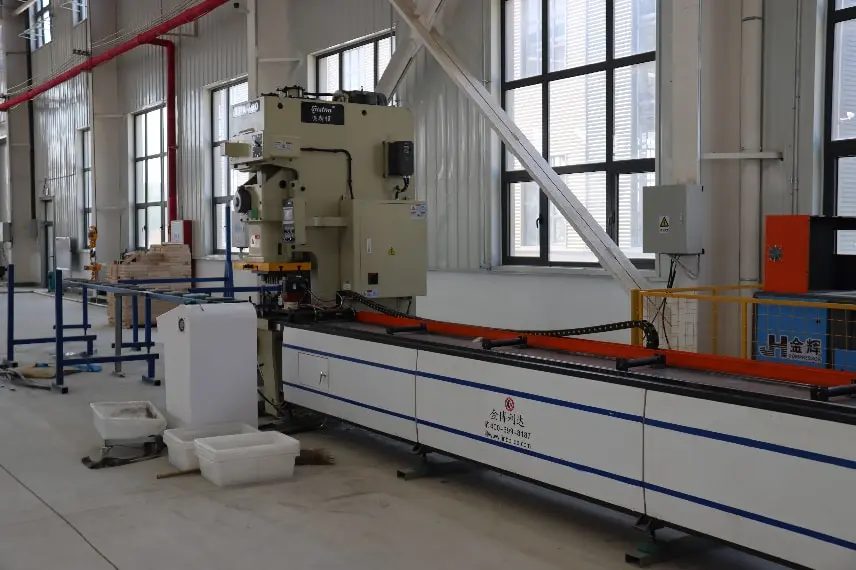

H-Rail wird in unserem eigenen Werk hergestellt; Extrusion, Bearbeitung und Eloxierung werden alle im eigenen Haus durchgeführt. Unsere Produktionsanlage verfügt über acht C-Kanal-Formlinien, zwei Stahlformlinien mit „Ji“-Profil (Hutprofil), zwei Hochleistungs-Faserlaserschneidemaschinen und vier CNC-Stanzlinien. Zu unserer firmeneigenen Ausstattung gehört eine gebrauchsmusterpatentierte „Aluminium-Profilstanzmaschine“ (ZL 2023 2 2784865.9). Das Werk verfügt über eine jährliche Profilproduktionskapazität von rund 200.000 Tonnen.
Wir exportieren in über 30 Länder und unterstützen langfristige Lieferprogramme sowohl für Projektauftragnehmer als auch für Gerätehersteller; Exportdokumente und Inspektionsvereinbarungen durch Dritte können von Fall zu Fall ausgehandelt werden.
A: Wir sind ein Hersteller. Das Extrudieren, Richten, Bearbeiten und Hartanodisieren unserer H-Schienen werden alle in unserem eigenen Produktionsstandort in Tianjin, China, durchgeführt. Gerne können Sie unsere Werksunterlagen und Zertifizierungen einsehen.
A: Das Standard-MOQ ist ein 20GP-Container. Geringere Mengen können wir für erste Probebestellungen oder Musterchargen annehmen – bitte teilen Sie uns die erforderlichen Querschnittsangaben und die Gesamtlänge mit und wir unterbreiten Ihnen ein entsprechendes Angebot.
A: Ja. Das Schneiden fester Längen, das Anfasen der Enden, das Bohren, das Gewindeschneiden und andere Endbearbeitungsprozesse werden alle im eigenen Haus durchgeführt. Die Schienen sind bei der Lieferung einbaufertig und erfordern keine weitere Bearbeitung in Ihrem Betrieb.
A: Unsere H-Schienen wurden strengen Wind- und Schneelastsimulationstests unterzogen. Wir können Lastberechnungen auf der Grundlage lokaler Klimaparameter durchführen und das geeignete H-Schienen-Modell empfehlen, um internationale Standards wie EN 1991 und ASCE 7 zu erfüllen.
A: Jede Charge wird vor dem Verpacken auf Geradheit, strukturelle Integrität und Oberflächenqualität geprüft. Vom ersten Muster bis zum endgültigen Behälter gelten die gleichen Akzeptanzstandards.
Das Standard-H-Schienenprofil ist mit den meisten auf dem Markt erhältlichen Mittelklemmen, Endklemmen und Edelstahlbefestigungen kompatibel. Sollten Sie spezielle Anforderungen an passende Klemmen haben, können wir durch die Erstellung neuer Formen auch individuelle Profile herstellen.
