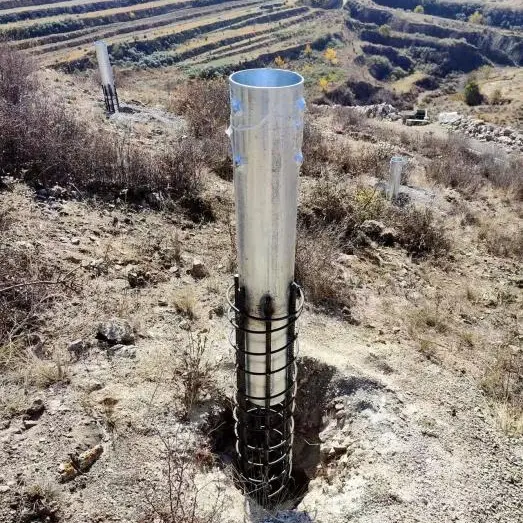

Guojians China-verstärkter Ortbeton-Bodenpfahl wurde speziell für Projekte entwickelt, die schwere Lasten und starken Winddruck tragen. Es verfügt über umfassende Prüfdokumente und entspricht den Abnahmenormen des Bauingenieurwesens. Wir können den Pfahldurchmesser und die Pfahllänge auf der Grundlage geologischer Untersuchungsberichte anpassen und eine komplette Versorgungslösung anbieten, die den Pfahlkörper, das Photovoltaik-Installationssystem und die Stahlkonstruktionskomponenten integriert.
1. Guojian (Tianjin) Steel ist auf den Grundbau für Photovoltaik- (PV) und Stahlkonstruktionsprojekte spezialisiert. Unsere vor Ort eingegossenen Stahlbetonpfähle bieten eine hochbelastbare Lösung, die häufig für große und mittelgroße PV- und Stahlkonstruktionsprojekte mit hohen Lasten und weichen Bodenverhältnissen verwendet wird und gleichzeitig die inländischen Bau- und Abnahmenormen für den Tiefbau vollständig einhält.
2. Dank einer speziell entwickelten Bewehrungskäfigstruktur mit gleichmäßiger Bewehrungsverteilung verbinden sich die Pfähle fest mit dem Beton, um die strukturelle Integrität zu gewährleisten. Durch diese Konstruktion werden die vertikale Tragfähigkeit, der Auftriebswiderstand und der seitliche Verschiebungswiderstand effektiv verbessert, wodurch sie für Regionen mit starkem Wind und starker Schneelast geeignet sind.
3. Pfahllänge, Durchmesser und Bewehrungsspezifikationen können auf der Grundlage geotechnischer Untersuchungsberichte flexibel angepasst werden, um unterschiedliche Anforderungen an die Tragfähigkeit des Bodens zu erfüllen und so Setzungsprobleme, die bei schwachen Fundamenten wie Schlick und schluffigem Ton häufig auftreten, effektiv zu lösen.
4. Der Bau erfolgt in strikter Übereinstimmung mit den Standards für Pfahlgründungen und unterliegt einer strengen Qualitätskontrolle in allen Phasen – einschließlich der Lochbildung, der Lochreinigung, der Installation des Bewehrungskorbs und dem Betonieren. Nach Abschluss stellen wir Berichte über statische Belastungs- und Integritätstests bei geringer Belastung zur Verfügung, um den Überwachungs- und Projektabnahmeanforderungen gerecht zu werden.
5. Unser technisches Team arbeitet mit Generalunternehmern zusammen, um Fundamentzeichnungen zu optimieren und Tragfähigkeiten zu überprüfen. Wir sorgen für eine nahtlose Integration mit unseren PV-Montagesystemen und Carport-Rechteckstahlrohren und reduzieren so die Kosten für die Designkoordination.
6. Wir bieten integrierte Dienstleistungen an, die die Rohstoffversorgung, die Herstellung von Bewehrungsstäben und den Bau vor Ort umfassen. Bei großen PV-Clusterprojekten koordinieren wir die Terminplanung, um die Einhaltung der gesamten Netzanbindungsmeilensteine sicherzustellen.
Verstärkte vor Ort gegossene Erdpfähle stellen eine traditionelle, äußerst zuverlässige Tiefgründungsmethode dar. Dabei wird ein Loch in den Boden gebohrt, ein vorgefertigter Bewehrungskorb eingesetzt und Beton gegossen, um den Pfahl zu bilden. Die Struktur trägt die darüber liegende Last durch eine Kombination aus seitlicher Reibung am umgebenden Boden und Endlagerwiderstand. Diese Pfähle sind ideal für PV-Carports, zentrale PV-Kraftwerke und Stahlkonstruktionsprojekte, bei denen die Lasten hoch sind und die geologischen Bedingungen schlecht sind – Situationen, in denen die Tragfähigkeit von Schraubpfählen nicht ausreichen würde.
1. Hohe Tragfähigkeit; Geeignet für Schwerlastprojekte
Hält erheblichen vertikalen Belastungen und starken windbedingten Auftriebskräften stand; Ideal für große PV-Carports und leistungsstarke Freiflächen-PV-Kraftwerke. Es bietet deutliche Vorteile auf weichem Boden und Hinterfüllfundamenten, indem es Setzungen effektiv kontrolliert.
2. Geeignet für komplexe, schwache Bodenschichten
Bei Standorten, die anfällig für Setzungen sind und deren Fundamente flach sind – etwa solche mit Schluff, Hinterfüllung oder schlammigem Ton – können Ortbetonpfähle stabile tragende Schichten erreichen und so das Risiko künftiger Setzungen oder Schiefstellungen des Fundaments mindern.
3. Hohe Steifigkeit und ausgezeichnete Kippstabilität
Als integrale Einheit aus Bewehrungskorb und Beton geformt, bietet der Pfahl eine hohe Steifigkeit; Es widersteht dem Kippen oder Anheben bei starkem Wind und starkem Schneefall und ist daher ideal für Projekte im Bereich erneuerbare Energien in Küstengebieten oder Gebieten mit starkem Wind.
4. Flexible Parameteranpassung basierend auf geotechnischen Daten
Pfahldurchmesser, Länge und Verstärkung können je nach Bedarf angepasst werden; Tragfähigkeitsberechnungen basieren auf geotechnischen Untersuchungsberichten und nicht auf generischen Entwürfen, wodurch ein Gleichgewicht zwischen Sicherheit und Kosteneffizienz gewährleistet wird.
5. Umfassende Dokumentation für problemlose Compliance und Akzeptanz
Nach der Fertigstellung stellen wir Berichte über Bewehrungskäfig-Rohstoffe, Betontestproben und Pfahllast-/Integritätstests zur Verfügung und erfüllen alle Anforderungen für die Tiefbaudokumentation und die Netzanschlussabnahme.
6. Integrierte Unterstützungsdienste für Stahlkonstruktionen
Wir bieten gleichzeitige Lieferung von PV-Montagesystemen, feuerverzinkten Vierkant-/Rechteckrohren und Steckverbindern; Die nahtlose Integration von Pfahlgründungen und Überbau minimiert Kommunikationsfehler, die mit mehreren Lieferanten verbunden sind.
1. Große zentralisierte PV-Kraftwerke und landwirtschaftliche Hochlastprojekte
2. Fundamente für weitgespannte PV-Carports mit Stahlkonstruktion und Schwerlastparkhallen in Industrieparks
3. Fundamente für Fabrikgebäude mit Stahlkonstruktion und Verbindungsgänge auf weichem Schütt- oder Schluffboden
4. Neue Energieprojekte in Küstengebieten, die einen hohen Widerstand gegen Windlasten und Schneeanhäufung erfordern, mit strengen Standards für Hebung und Setzungskontrolle
1. Wareneingangskontrolle: Probenahme und erneute Prüfung von Bewehrungsstahl- und Betonrohstoffen, um zu verhindern, dass minderwertige Primärmaterialien beim Pfahlgründungsbau verwendet werden;
2. Bohrlochinspektion: Überprüfung der Bohrlochtiefe, des Durchmessers und der Sedimentdicke, um sicherzustellen, dass die Pfahlbasis auf einer stabilen Tragschicht ruht;
3. Abnahme des Bewehrungskorbs: Prüfung der Bewehrungsstababstände, der Überlappungslängen und der Betonüberdeckungsabstandhalter, um sicherzustellen, dass die Bewehrung den Konstruktionszeichnungen entspricht;
4. Kontrolle des Betongießens: Kontinuierliches Gießen, um Pfahlunterbrechungen oder Schlackeneinschlüsse zu verhindern, bei gleichzeitigem Gießen von Probekörpern;
5. Prüfung nach dem Bau: Stichprobenartige Prüfung der strukturellen Integrität (Low-Dehnungs-Methode) und statische Auftriebsbelastungsprüfungen gemäß den Normen, gefolgt von der Ausstellung formeller Prüfberichte.
Zu den Dienstleistungen gehören die Herstellung von Bewehrungskäfigen und Baufotografie vor Ort; Für Standortbesichtigungen und technische Briefings steht Unterstützung zur Verfügung.
A: Schraubpfähle werden wegen der schnelleren Installation und geringeren Kosten für leichtere Lasten und günstige Bodenbedingungen bevorzugt. Ortbetonpfähle werden für weichen Boden, Füllboden, schwere Lasten oder PV-Carports und Kraftwerke mit starkem Wind und hoher Last bevorzugt, da sie eine bessere Setzungskontrolle und eine höhere Tragfähigkeit bieten.
A: Ja. Wir stellen einen vollständigen Satz an Aufzeichnungen zur Verfügung – einschließlich Bewehrungsmaterialzertifikaten, Berichten über Betonprüfproben, Prüfberichten über Pfahlgründungen und Bauprotokollen –, die für die Einreichung von PV-Netzanschlüssen und Tiefbauprojekten geeignet sind.
A: Ja. Wir können spezielle Bewehrungs- und Pfahlgründungspläne erstellen, die auf dem geotechnischen Untersuchungsbericht, den Lasten der PV-Montagekonstruktionen an der Decke und den lokalen Wind- und Schneedruckdaten basieren.
A: Die Berechnung erfolgt auf Grundlage des Projektvolumens und der geologischen Bedingungen. Standardprojekte dauern 12–18 Werktage; Große Clusterprojekte ermöglichen den gleichzeitigen Bau an mehreren Standorten.
A: Ja. Guojian kann kundenspezifische Bewehrungskäfige separat herstellen und liefern – geschnitten und geschweißt nach Zeichnungen – komplett mit Materialqualitätszertifikaten.
1. Baumanagement: Arbeiten, die von professionellen Rammteams mit umfassender technischer Überwachung durchgeführt werden; Wichtige Phasen – wie die Sedimentkontrolle und das kontinuierliche Betonieren – werden streng überwacht.
2. Lieferdokumentation: Gleichzeitige Lieferung von Bauaufzeichnungen, Foto-/Videodokumentationen, Rohstoffqualitätszertifikaten und Prüfberichten für Pfahlgründungen.
3. Garantieservice: Die Ausführung erfolgt strikt nach den Standards für Pfahlgründungen. Während der Garantiezeit auftretende Qualitätsmängel werden kostenlos behoben. Unser technisches Team bietet umfassende Unterstützung bei der Anbindung an die oberirdische Stahlkonstruktion und bei der Beantwortung technischer Fragen vor Ort.
1. Lokale Betriebe mit Sitz in Tianjin, die integrierte Dienstleistungen anbieten: Kombination von Pfahlgründungsbau mit der Lieferung von PV-Stahlkonstruktionsprofilen.
2. Jahrelange Erfahrung in der Stiftungsunterstützung für PV-Projekte im Bereich erneuerbare Energien; Vertrautheit mit den bautechnischen Abnahmenormen für den PV-Netzanschluss.
3. Vollständige Kontrolle der Kette – von der Zeichnungsüberprüfung und der Herstellung des Bewehrungskorbs bis zur Pfahlinstallation vor Ort – um eine vollständige Rückverfolgbarkeit der Dokumentation sicherzustellen.
4. Das technische Team übernimmt die kostenlose vorläufige Koordinierung von geotechnischen Untersuchungen und Lastberechnungen und optimiert Pläne zur Kostenkontrolle.
