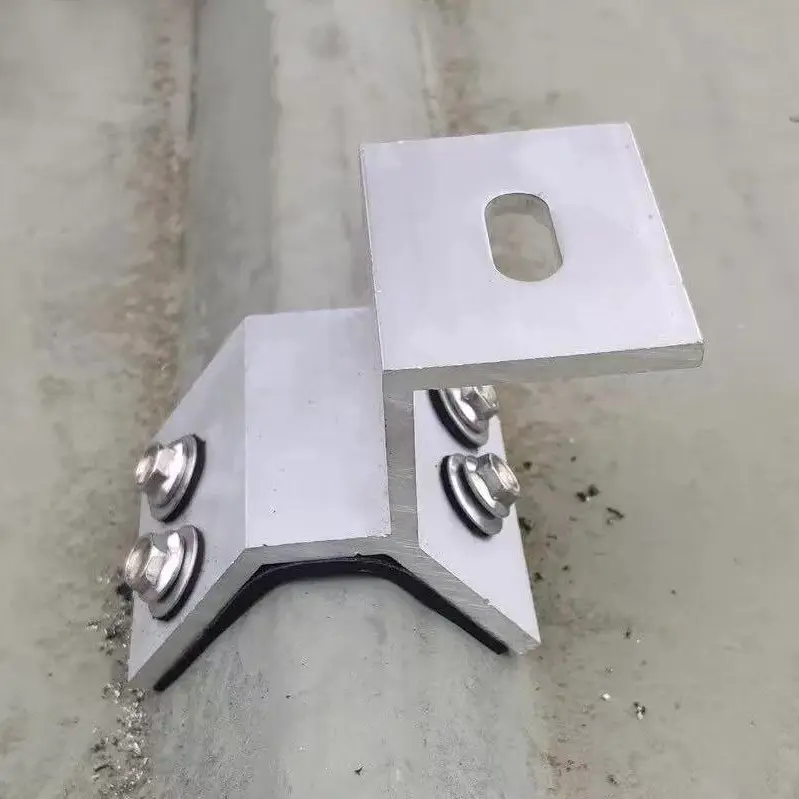

Dachklemme

Die von Guojian Factory gelieferten Dachklemmen eignen sich für verschiedene Metalldachtypen, wie z. B. verdeckte feste (Jiachi-)Paneele, Wellbleche und Überlappungsnahtsysteme. In Kombination mit den von unserem Werk gelieferten C-förmigen Nutführungsschienen ermöglichen sie eine sichere Fixierung von Photovoltaikmodulen. Die Klemmen sind mit integrierten Anti-Rutsch-Zähnen und Gummipuffern ausgestattet, die Kratzer auf der Oberfläche der farbigen Stahlplatten wirksam verhindern und auch bei starkem Wind von bis zu 60 Metern pro Sekunde die Stabilität bewahren, ohne zu verrutschen. Mit unserer unabhängigen Hardware-Stanzproduktionslinie bieten wir kontinuierlich verteilte Photovoltaikprojekte für Industrie-/Gewerbeanlagen und Logistikparks an, wodurch die Installationskosten für Dachsanierungen erheblich gesenkt und die Wartungsrisiken, die durch Wasserlecks in der Zukunft entstehen, wirksam verringert werden.

Herstellungsprozess

1. Rohstoffauswahl und -prüfung

Verwendet Primäraluminiumbarren GB 6005-T5. Bei eingehenden Inspektionen werden die Zugfestigkeit, die Streckgrenze und die Zusammensetzung der Al-Mg-Si-Legierung überprüft. recyceltes oder unreines Aluminium wird strikt abgelehnt. Die grundlegende Korrosionsbeständigkeit durch Salzsprühnebel wird stichprobenartig überprüft und nicht konforme Materialien werden umgehend zurückgesandt.

2. Integrierte Hochtemperatur-Extrusion

Die Rohlinge werden bei einer konstanten Temperatur von 520 °C extrudiert, um den Klemmenkörper, die Greifklauen und die Bolzenbasis in einem Stück zu bilden. Dieses nahtlose, schweißfreie Design sorgt für eine gleichmäßige Lastverteilung und eliminiert das Risiko von Strukturversagen an Schweißpunkten.

3. Präzisions-CNC-Zahnradfräsen

Vollautomatische CNC-Anlagen fräsen eine rautenförmige Anti-Rutsch-Textur auf die innere Grifffläche. Die standardisierte Zahntiefe und Zahnteilung maximieren die Reibung gegenüber der Dachplatte und verhindern so ein seitliches Verrutschen bei starkem Wind.

4. Eloxierte Korrosionsschutzbehandlung

Extrudierte Klemmen werden eloxiert, um eine dichte, 12 μm dicke Oxidschutzschicht zu erzeugen, die gegen Luft, Regen und Salznebel abdichtet. Die Oxidschicht verbindet sich mit dem Aluminium und sorgt so für langanhaltende Korrosionsbeständigkeit auch an Schnittkanten.

5. Integriertes Pufferpad

Inklusive EPDM-Gummiauflage (temperaturbeständig von -40°C bis 120°C und UV-beständig). Es ist so geformt, dass es präzise an der Kontaktfläche der Klemme anliegt, dämpft den Installationsdruck und verhindert, dass die Aluminiumlegierung den Lack auf farbigen Stahlfliesen oder Al-Mg-Mn-Platten zerkratzt.

Installations- und Nutzungsrichtlinien

1. Profilüberprüfung vor der Installation

Messen Sie vor der Installation genau die Rippenhöhe, den Rippenabstand und die Nahtbreite der farbigen Stahlfliese, um das richtige Klemmenmodell auszuwählen.

2. Standard-Anziehdrehmoment

Ziehen Sie die Schrauben mit einem Drehmomentschlüssel mit einem Standarddrehmoment von 20–30 N·m an.

3. Installationsumgebung

Planen Sie die Installation für trockene, sonnige Tage; Stellen Sie sicher, dass die Dachflächen frei von stehendem Wasser, Öl und Staub sind.

4. Lastbasierte Layout-Spezifikationen

Erhöhen Sie die Dichte der Klemmenmontagepunkte bei Dächern mit einer Neigung von mehr als 20° oder in Küstengebieten mit hoher Windlast.

5. Verbot unerlaubter Komponentenmodifikationen

Das Schleifen oder Schneiden der eloxierten Oberfläche von Klemmen aus Aluminiumlegierung vor Ort ist verboten; Eventuelle Schnittflächen müssen mit einem Korrosionsschutzmittel neu beschichtet werden.

6. Anforderungen an die Inspektion nach der Installation

Nach der Projektübergabe sind alle sechs Monate Inspektionen erforderlich, wobei der Schwerpunkt auf dem festen Sitz der Schrauben und dem Zustand der Gummipads liegt.

Anwendungsbereiche

1. Große Logistik- und Lagereinrichtungen

2. Industrieparks und Produktionsstätten

3. Hochwertige Gebäude mit Al-Mg-Mn-Stehfalzdächern

4. Industrieparks und Chemieanlagen an der Küste

5. PV-Projekte mit Metalldächern im Ausland

Wichtigste Kundenanliegen

1. Muss ich mehrere Dachklemmentypen auf Lager haben, weil verschiedene Fabriken Stahlblechprofile in unterschiedlichen Farben verwenden?

Herkömmliche Klemmen weisen häufig eine schlechte Profilkompatibilität auf, was zu lockeren Griffen oder Kratzern auf der Oberfläche führt. Wir bieten drei Hauptserien an – Jiaochi (470/760/820)-Klemmen, Al-Mg-Mn-Stehfalzklemmen und Trapezblechklemmen – und können kundenspezifische Formen basierend auf bestimmten Wellenhöhen und -abständen erstellen und so eine einheitliche Versorgungslösung für das gesamte Projekt bereitstellen.

2. Wie gehen wir mit dem Rosten und Verrutschen der Klemmen in Küsten- oder Chemiegebieten mit starkem Salznebel um?

Standardmäßige verzinkte Klemmen rosten und brechen oft innerhalb von drei Jahren, und die Mischung von Aluminium mit Eisen führt zu elektrochemischer Korrosion. Unsere Klemmen bestehen aus einem Gehäuse aus 6005-T5-Aluminiumlegierung mit eloxierter Oberfläche und Befestigungselementen aus Edelstahl 304; Sie zeigen nach 1.000 Stunden neutralem Salzsprühtest keine Rostflecken und gewährleisten so eine stabile Leistung in stark korrosiven Küsten- und chemischen Umgebungen.

3. Können sich die Klemmen in taifungefährdeten Gebieten lösen oder dazu führen, dass sich die PV-Anlage löst?

Die Klemmen verfügen über verdickte Greifklauen mit rutschfester Verzahnung für einen perfekten Sitz an den Riffelungen; Unabhängige Labortests bestätigen eine Winddruckfestigkeit von bis zu 1,5 kPa. In Kombination mit sich lösenden, selbstsichernden Muttern bleiben die Schrauben trotz Wärmeausdehnung und -kontraktion sicher befestigt, und das System wurde erfolgreich in zahlreichen taifungefährdeten Küstenprojekten eingesetzt, ohne dass es zu Rutschereignissen kam.
