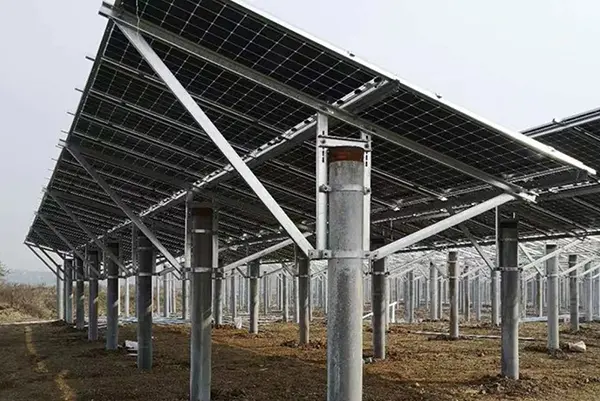

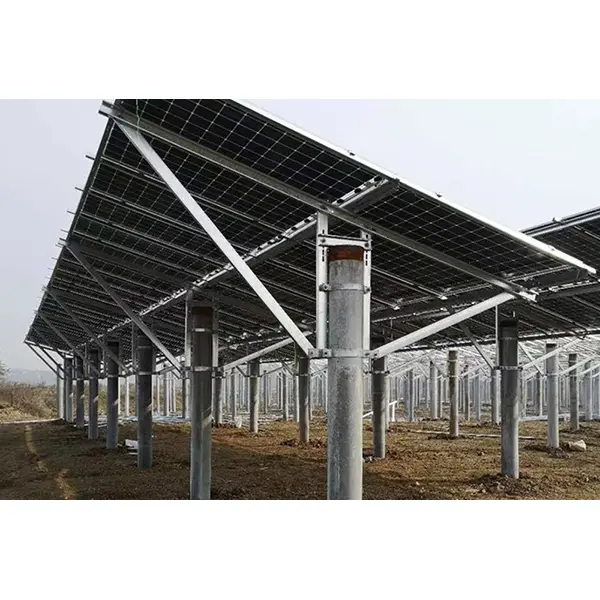

Bodenmontiertes Einpfosten-Solarmontagesystem

Alle Komponenten dieses Ground Single-Post Solar-Montagesystems werden im Werk von Guojian-Herstellern vorverarbeitet. Vor Ort werden nur Bolzenmontagevorgänge durchgeführt, ohne dass Schweißen oder Nachschneiden erforderlich sind. Dies vereinfacht den Bauprozess und sichert gleichzeitig die Qualität des Projekts.

Produktdetails

1. Struktureller Aufbau: Ein festes Stützsystem mit einer Einzelpfostenkonstruktion als primäres tragendes Element; Das komplette Traggerüst besteht aus Pfosten, Querträger, Diagonalstrebe, Führungsschiene, Klemmen und einem kompletten Satz Standardbefestigungen.

2. Fundamentkompatibilität: Kompatibel mit zwei gängigen Fundamenttypen – Schraubpfähle und unabhängige Betonfundamente – und anpassbar an verschiedene Gelände, einschließlich flachem Boden, sanften Hängen, Ackerland und Wattflächen.

3. Installationsprozess: Alle Komponenten werden im Werk vorgefertigt; Die Montage vor Ort erfolgt ausschließlich durch Verschrauben, wodurch Heißarbeiten (Schweißen) oder Nachschneiden entfallen, wodurch die Qualität gewährleistet und die Konstruktion vereinfacht wird.

4. Korrosionsbeständige Materialien: Die Hauptstruktur besteht aus Q235B-Baustahl (entspricht den nationalen Standards) und wird einer Hochtemperatur-Feuerverzinkung unterzogen, die Widerstandsfähigkeit gegen Wind, Sand, Regen, Schnee und leichte Salz-Alkali-Korrosion bietet und Haltbarkeit für den langfristigen Einsatz im Freien gewährleistet.

5. Anpassungsmöglichkeiten: Neigungswinkel, Pfostenhöhen und Array-Abstände können je nach Breite des Projekts und Wind-/Schneelasten angepasst werden, um spezifische Stromerzeugungsanforderungen für verschiedene Standorte zu erfüllen.

Kernvorteile

1. Kosteneinsparungen im Tiefbau: Weniger Pfostenstandorte führen im Vergleich zu Doppelpfostensystemen zu einer Reduzierung der Pfahl- und Betonarbeiten um über 30 %, wodurch die Gesamtkosten gesenkt werden.

2. Agri-Photovoltaik-Kompatibilität: Große Pfostenabstände und anpassbare Bodenfreiheit ermöglichen die Durchfahrt von landwirtschaftlichen Maschinen und den Pflanzenanbau unter den Paneelen.

3. Hohe Baueffizienz: Vollverschraubte Montage und austauschbare Komponenten verkürzen die Bauzeit vor Ort erheblich.

4. Haltbarkeit: Die Verzinkungsdicke entspricht den Standards und bietet Widerstand gegen Wind, Sand, Regen, Schnee und leichte Salz-Alkali-Korrosion, mit einer 25-jährigen Korrosionsschutzgarantie auf die Hauptstruktur.

5. Flexible Anpassung: Die Abmessungen werden je nach lokaler Wind-/Schneelast und Gelände angepasst; Bei hohem Salzgehalt oder extremen Wind-/Schneebedingungen können die Korrosionsschutzmaßnahmen verbessert werden.

6. Umfassende Dokumentation: Werkslieferungen umfassen Konformitätsbescheinigungen, Prüfberichte und Lastberechnungsdokumente, was die Projektannahme und den Ausschreibungsprozess vereinfacht.

Anwendungsszenarien

Das Erdboden-Einpfosten-Solarmontagesystem eignet sich für große, zentralisierte PV-Freiflächenanlagen, landwirtschaftliche Solaranlagen, ungenutztes Fabrikland, verteilte PV-Anlagen in Dörfern und Städten sowie Wattflächen-PV-Projekte an der Küste. anwendbar auf verschiedene nationale und internationale EPC-Projekte im Bereich erneuerbare Energien. Produktions- und Qualitätskontrolle

Rohstoffe werden eingehender Spektralanalyse unterzogen; Die Komponenten werden durch integrierte CNC-Bearbeitung und Präzisionsstanzen geformt, gefolgt von Beizen und Verzinken. Fertige Produkte werden vor der Verpackung und dem Versand einer Maßprüfung und mechanischen Stichprobentests unterzogen. Die Profile werden mit Stahlband gebündelt und die Verbindungselemente feuchtigkeitsgeschützt verpackt.

FAQs

1. Ist das eine echte Fabrik?

Werksbesichtigungen sind willkommen und es stehen Echtzeitfotos/-videos der Werkstatt zur Verfügung.

2. Ist im Komplettset Zubehör enthalten?

Ja, ein kompletter Satz Pfosten, Querträger, Diagonalstreben, Klemmen und Schrauben ist im Lieferumfang enthalten.

3. Wird eine Installationsanleitung bereitgestellt?

Installationszeichnungen sind im Lieferumfang enthalten und es steht Online-Videounterstützung zur Verfügung, die den gesamten Bauprozess begleitet.

4. Welchen Wind- und Schneelasten hält das Montagesystem stand?

Lastberechnungen können basierend auf den örtlichen Wind- und Schneedruckanforderungen durchgeführt werden; Das System entspricht vollständig den Designstandards für PV-Kraftwerke und sorgt für strukturelle Stabilität bei extremen Wetterbedingungen.

Nutzungs- und Wartungserinnerungen

Bei der Installation sind die Zeichnungsvorgaben strikt einzuhalten und die Schrauben müssen mit dem vorgeschriebenen Drehmoment angezogen werden. Überprüfen Sie die Verbindungen regelmäßig nach starkem Regen, Schnee oder starkem Wind. Bei Installationen auf Wattflächen ist die verzinkte Beschichtung jährlich zu überprüfen. Hängen Sie keine übergewichtigen Gegenstände an die Montagekonstruktion.
