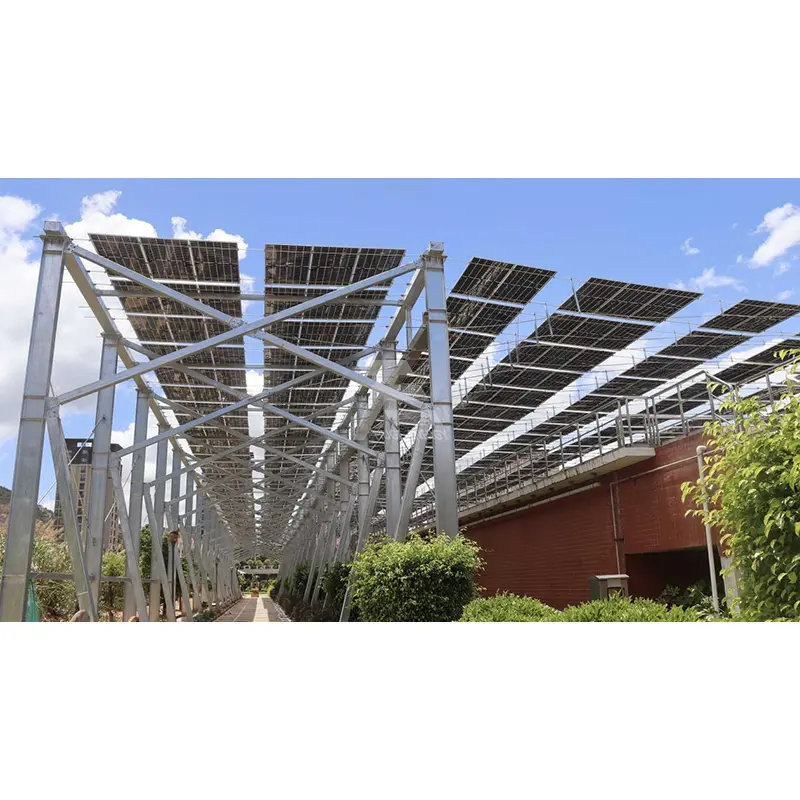

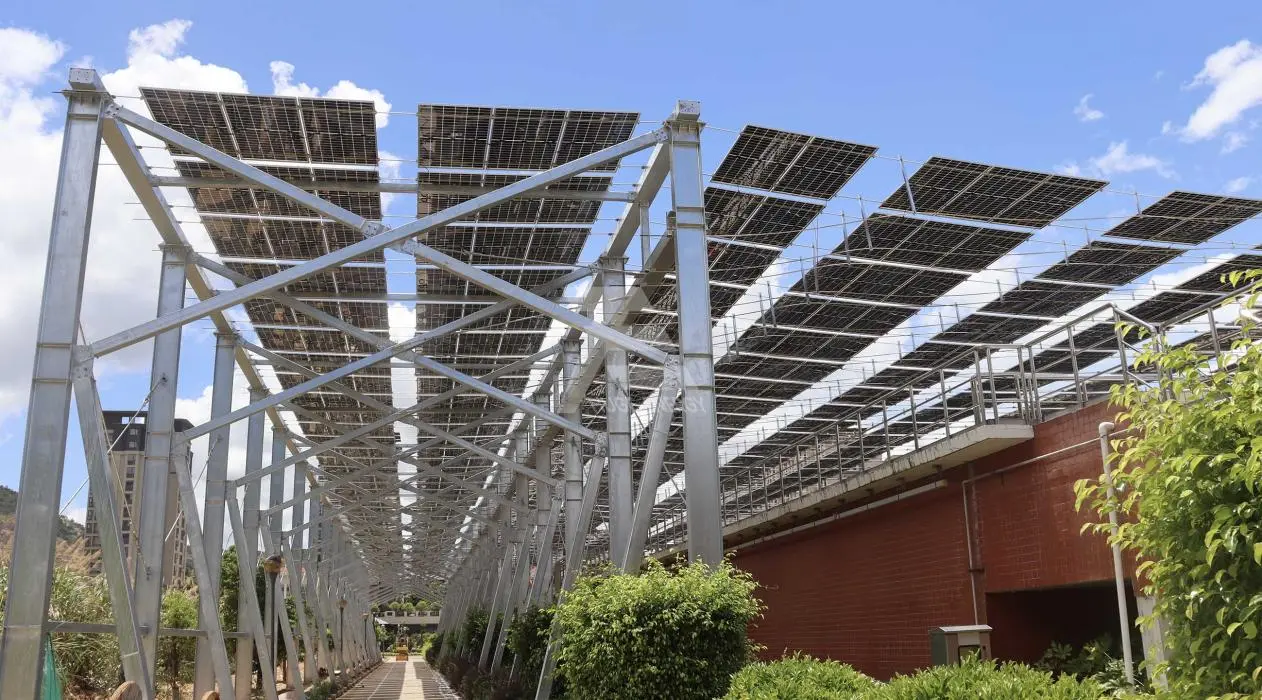

Boden-Solar-Montagesystem mit zwei Pfosten

Guojian bietet Ihnen das Ground Dual-Post Solar-Montagesystem an, das in großen Mengen direkt ab Werk geliefert wird. Es wird mit einer Exportverpackung, vollständiger technischer Dokumentation und Zertifizierungsmaterialien geliefert und bietet eine wirtschaftliche und effiziente Installationslösung mit fester Neigung für nationale und internationale bodengebundene Photovoltaikprojekte.

Wichtige technische Spezifikationen

1. Hauptmaterial: Q235B/Q355 hochfester Kohlenstoffstahl; Zu den Oberflächenbehandlungsoptionen gehören Feuerverzinkung oder eine Zink-Aluminium-Magnesium-Legierungsbeschichtung für Korrosionsbeständigkeit.

2. Korrosionsbeständigkeitsstandards: Dicke der feuerverzinkten Beschichtung ≥65 μm; Die Zink-Aluminium-Magnesium-Beschichtung verfügt über selbstheilende Korrosionsschutzeigenschaften und eignet sich für Umgebungen mit hoher Luftfeuchtigkeit und Salzsprühnebel an der Küste.

3. Kompatible Module: Kompatibel mit gängigen PV-Modulen der Serien 182/210; Unterstützt sowohl Quer- als auch Hochformat-Array-Konfigurationen.

4. Installationsneigungswinkel: Anpassbar zwischen 5° und 60°; Der optimale Winkel wird basierend auf der örtlichen Breite und der prognostizierten Stromerzeugung bestimmt.

5. Lastauslegungsstandards: Standard-Basiswinddruck von 0,3–0,75 kN/m²; Schneelastkapazität bis 1,8 kN/m²; Für Regionen mit starkem Wind und starkem Schnee stehen spezielle Verstärkungslösungen zur Verfügung.

6. Bodenfreiheit: Anpassbar von 0,6 m bis 2,8 m, um den Durchgang und mechanische Vorgänge unter den Paneelen zu ermöglichen.

7. Fundamenttypen: Schraubpfähle, unabhängige Betonfundamente oder Ortbetonpfähle; Geeignet für verschiedene Bodenbedingungen, einschließlich Sandboden, Ton und Fels.

8. Befestigungselemente: Feuerverzinkte, hochfeste Schrauben mit standardmäßigen Anti-Lockerungs-Unterlegscheiben; Entwickelt, um auch bei längerem Außeneinsatz sicher zu bleiben.

9. Auslegungslebensdauer: 25 Jahre, entsprechend dem Lebenszyklus der PV-Module.

Produktanwendungen

✅ Große, zentralisierte PV-Freiflächenkraftwerke mit Netzparität

✅ Verteilte PV-Projekte auf Dorfebene und ländliche Revitalisierungsprojekte

✅ PV-Stützpunkte in der Wüste Gobi, im Ödland oder in sanften Hügeln

✅ Agri-PV (Agri-PV)-Projekte (Freiraum unter den Paneelen für landwirtschaftliche Maschinen vorgesehen)

✅ Große flächenmontierte PV-Parks und EPC-Projekte im Ausland

✅ Flaches Gelände mit stabilen Boden- und Wasserverhältnissen, geeignet für den Bau von Pfahlgründungen

Installationshinweise

1. Führen Sie vor dem Bau eine geologische Untersuchung des Standorts durch und wählen Sie den Fundamenttyp auf der Grundlage des geologischen Berichts aus. Es ist strengstens untersagt, mit dem Bau ohne Besichtigung fortzufahren. 2. Stellen Sie sicher, dass alle Pfosten vertikal bleiben und die Array-Achsen ausgerichtet sind. Der Montageneigungswinkel muss genau den Konstruktionszeichnungen entsprechen – Winkeländerungen vor Ort sind verboten.

3. Verwenden Sie für die Montage nur serienmäßige Originalteile des Herstellers; Das unerlaubte Schweißen, Schneiden, Bohren oder Biegen von Hauptprofilen vor Ort, das die Korrosionsschutzbeschichtung oder die strukturelle Integrität beeinträchtigen könnte, ist strengstens untersagt.

4. Stellen Sie nach Abschluss der Installation des Montagesystems eine einheitliche Erdungsverbindung her, um die Einhaltung der Blitzschutznormen für Photovoltaikanlagen sicherzustellen.

O&M-Richtlinien nach der Installation

1. Führen Sie nach Überschwemmungen, starken Schneefällen oder Taifunen jährlich umfassende Inspektionen durch, wobei der Schwerpunkt auf dem festen Sitz der Schrauben, der aufrechten Setzung und Schäden an Korrosionsschutzbeschichtungen liegt.

2. Lokale Schäden an der Beschichtung umgehend mit speziellen Korrosionsschutzmitteln reparieren, um die Ausbreitung von Rost zu verhindern.

3. Hängen Sie keine Ausrüstung auf und stapeln Sie keine schweren Gegenstände an den Montagebalken oder Pfosten. Die Belastungen dürfen die ursprünglichen Konstruktionsvorgaben nicht überschreiten.

4. Verwenden Sie beim Austausch beschädigter Teile nur Original-Herstellerkomponenten mit den gleichen Spezifikationen; Die Verwendung von nicht standardmäßigen Profilen ist verboten.

Maßgeschneiderte integrierte Lösungen

1. Vorläufige technische Dienstleistungen

Nach Erhalt der topografischen Karten und meteorologischen Daten des Standorts führen professionelle Bauingenieure Modellierungen und Überprüfungen durch, erstellen Layout- und Neigungswinkel-Optimierungspläne und erstellen Kosteneffizienzvergleiche.

2. Kundenspezifisches Strukturdesign

Passen Sie die Höhe, Spannweite und Fundamentart der Stützen je nach Wind- und Schneelast, geologischen Bedingungen und der Landnutzungsplanung an.

3. Produktion und Lieferung

Eigene Fertigung und modulare Vorfertigung; Produktion und Lieferung werden je nach Bedarf in Chargen geplant; standardisierte Containerverpackung, die für den Seeexport geeignet ist, um Transportschäden zu minimieren.

4. Unterstützung bei der Projektabwicklung

Legen Sie der Lieferung Konformitätsbescheinigungen für das Dual-Post-Solarmontagesystem, Materialberichte, Zeichnungen und Lastberechnungsberichte bei. Stellen Sie technisches Personal bereit, das Installationsfragen vor Ort beantwortet. Maßgebliche Qualifikationen und Zertifizierungen

✅ Zertifizierung des Qualitätsmanagementsystems ISO 9001; standardisierte Kontrolle über den gesamten Produktionsprozess mit vollständiger Rückverfolgbarkeit

✅ CMA-Testberichte zur mechanischen Leistung von Drittanbietern

✅ CNAS-akkreditierte Laborberichte zu Materialeigenschaften und Korrosions-/Witterungsbeständigkeit

✅ Fähigkeit, technische Dokumentation nach EN 1090 bereitzustellen, die den EU-Normen für europäische Projekte entspricht

✅ Umfassende Materialspezifikationen und Salzsprühkorrosionstestberichte zur Erfüllung der Prüfanforderungen für Überseeprojekte in Südostasien, dem Nahen Osten und Lateinamerika
