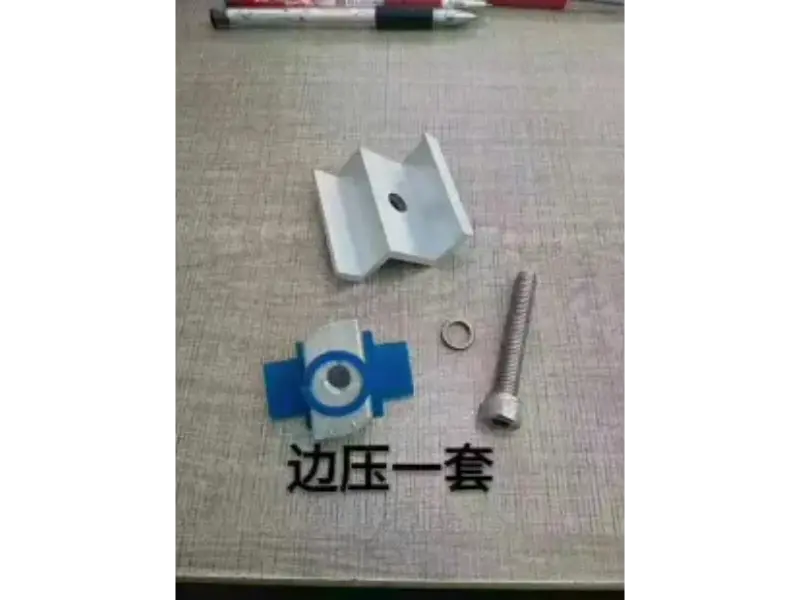

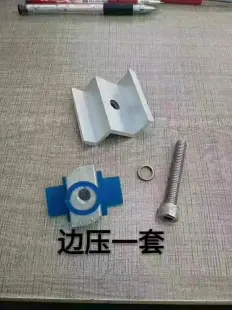

An den Außenkanten des ersten und letzten Solarmoduls einer Photovoltaikanlage (PV) werden Kantenklemmblöcke aus Aluminiumlegierung installiert. Sie befestigen die Module an den Montageschienen, begrenzen die Verschiebung am Endpunkt und bieten Widerstand gegen äußere Kräfte wie starken Wind und Schneelasten. Zusammen mit Mittelklemmen bilden sie ein komplettes Modulspannsystem. Jede Einheit wird mit T-Bolzen und Muttern aus Edelstahl 304 sowie optional mit einem rutschfesten EPDM-Gummipolster geliefert, um den Aluminiumrahmen des Moduls vor Einkerbungen oder Verrutschen zu schützen. Das strukturelle Design erleichtert die Entwässerung und den Abfluss und trägt so dazu bei, die Ansammlung von Staub und Schnee zu minimieren. Diese Klemmen eignen sich sowohl für Einzelglas- als auch für Doppelglasmodule und sind für PV-Freiflächenkraftwerke im Wohn-, Gewerbe-, Industrie- und Versorgungsbereich geeignet. Sie können auch an bestimmte Moduldicken angepasst werden.
Diese aus Aluminiumlegierung 6005-T5 oder 6063-T5 gefertigten Kantenklemmblöcke aus Aluminiumlegierung bieten ein hervorragendes Verhältnis von Festigkeit zu Gewicht. Sie zeichnen sich durch eine hohe Steifigkeit und Verformungsbeständigkeit bei Langzeitbelastungen aus, wodurch das Gesamtgewicht der PV-Anlage reduziert und damit die Belastung von Dächern und Tragkonstruktionen verringert und gleichzeitig Handhabung und Installation vereinfacht werden.
Dank der eloxierten Oberfläche mit einer Oxidschichtdicke von ≥10 μm bleiben diese Klemmen auch in Küsten-, Salznebel- oder feuchten Umgebungen stabil. Sie basieren auf einem umfassenden, hauseigenen Korrosionsschutzverfahren und verfügen über eine 25-jährige Korrosionsschutzgarantie, wodurch die langfristigen Betriebs- und Wartungskosten im Zusammenhang mit dem Austausch von Komponenten oder der Rostsanierung gesenkt werden.
Die Innenfläche verfügt über rutschfeste Rillen, die in Kombination mit einer EPDM-Gummiauflage die Reibung erhöhen und so ein Verrutschen des Moduls verhindern. Diese Konstruktion schützt auch den Modulrahmen, verhindert Einkerbungen oder Beschädigungen des Aluminiumrahmens und des Glases und sorgt so für einen langfristig sicheren Betrieb der Module.
Durch den modularen Aufbau entfällt eine aufwändige Bearbeitung vor Ort. Die Installation kann von einer einzelnen Person durchgeführt werden, was die Herausforderungen beim Arbeiten in der Höhe verringert, die Bauzeit erheblich verkürzt und den Eigentümern hilft, Arbeits- und Projektlaufzeitkosten zu sparen. 5. Große Anpassungsfähigkeit:
Kompatibel mit gängigen Solarmodulstärken von 30/35/40 mm, mit Unterstützung für nicht standardmäßige, kundenspezifische Abmessungen. Ein einziges Versorgungssystem ist für die Aufnahme verschiedener Rahmenstrukturen und Module verschiedener Hersteller konzipiert und kann die Profilanforderungen für eine Vielzahl von Projekten erfüllen.
Die Kantenklemmblöcke aus Aluminiumlegierung sind so konstruiert, dass sie den strukturellen Belastungsanforderungen in Regionen mit starkem Wind und starkem Schneefall gerecht werden. In Verbindung mit Mittelklemmen sorgen sie für die Gesamtstabilität der Solaranlage. Da die Klemmen und Montageschienen vom selben Hersteller stammen, bieten sie ein hohes Maß an Präzision und minimieren Probleme wie schlechte Passform oder Verrutschen bei der Montage vor Ort.
Es werden ausschließlich Primäraluminiumbarren verwendet; Recycling- oder Altaluminium ist strengstens verboten. Eingehende Rohstoffe werden stichprobenartig Qualitätskontrollen unterzogen, um minderwertige Grundmaterialien an der Quelle auszusortieren und so gleichbleibende mechanische Eigenschaften und langfristige Korrosionsbeständigkeit sicherzustellen.
Während der gesamten Extrusions-, Bearbeitungs- und Oberflächenbehandlungsphase werden strenge Kontrollen durchgeführt. Maßtoleranzen werden streng kontrolliert und vor Beginn der Massenproduktion werden „Erstartikel“-Prüfungen auf kritische Abmessungen durchgeführt, um eine gleichbleibende Passform und Verriegelungsleistung bei jeder Schellencharge sicherzustellen.
Die Produkte werden stichprobenartig auf Aussehen, Oxidschichtdicke, Härte und Auszugsbelastbarkeit geprüft. Es können Testberichte bereitgestellt werden, um sicherzustellen, dass alle Leistungsindikatoren die Projektakzeptanzkriterien erfüllen.

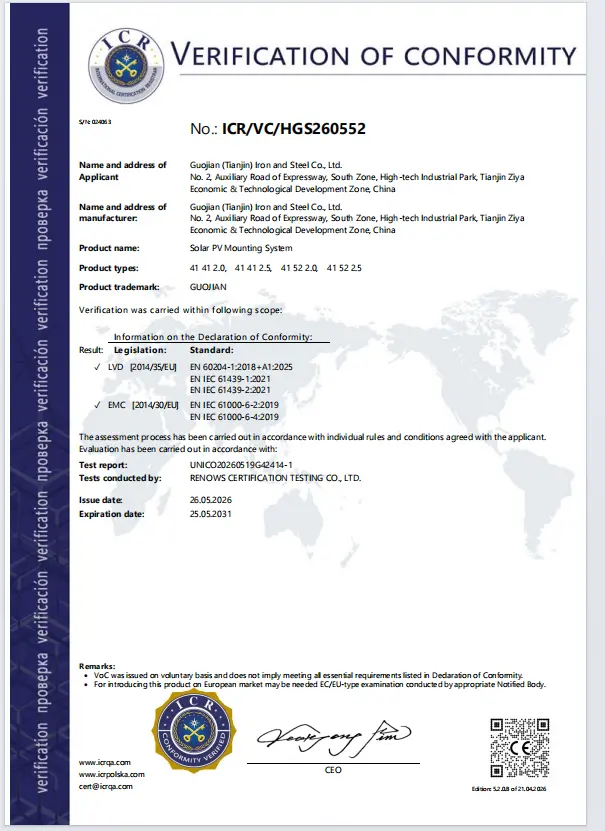

Die Kantenklemmblöcke aus Aluminiumlegierung sind ISO9001- und CE-zertifiziert. Mit jeder Lieferung werden Materialzertifikate und Garantiedokumente geliefert, die die Anforderungen für inländische Ausschreibungen sowie die Inspektion und Zollabfertigung für Überseeprojekte erfüllen.
Die Komponenten werden einzeln verpackt und in verstärkten Umkartons untergebracht, um Schäden oder Verformungen während des See- oder Landtransports zu verhindern und so das Risiko zu verringern, dass Waren in unbrauchbarem Zustand ankommen.
Kundendienst
Wir bieten kostenlose Unterstützung bei der Produktauswahl, Installationsplanung und technischen Beratungen zu Lasten, einschließlich der Überprüfung von Projektplänen. Vor dem Kauf können wir dabei helfen, die geeigneten Spezifikationen basierend auf den Wind-/Schneelastanforderungen und der Moduldicke des Projekts zu ermitteln. Während der Installationsphase bieten wir eine umfassende Installationsberatung.
Unter normalen Einsatzbedingungen im Freien gilt für Kantenklemmblöcke aus Aluminiumlegierung eine 25-jährige Korrosionsschutzgarantie und für Verbindungselemente aus Edelstahl eine 10-jährige Garantie auf Material- und Verarbeitungsfehler.
Bei Qualitätsproblemen aufgrund von Herstellungsfehlern bieten wir Ersatz, Umtausch oder eine ausgehandelte Entschädigung an. Nach der Überprüfung anhand von Fotos reagieren wir schnell, um sicherzustellen, dass die Projektzeitpläne nicht durch Komponentenprobleme verzögert werden.
Die Produktion wird entsprechend den Projektzeitplänen geplant, mit Unterstützung für phasenweise Lieferungen. Für Exportaufträge stellen wir Verpackungs- und Zollabfertigungsdokumente bereit und unterstützen verschiedene Handelsbedingungen, um den pünktlichen Versand sowohl für inländische als auch für internationale Bestellungen sicherzustellen.
Wir sorgen für eine schnelle Koordination bei technischen Problemen und bieten Fernberatung für die Installation und Inbetriebnahme vor Ort. Fragen zu Abmessungen oder Passform beim Einbau werden zeitnah online beantwortet. Nach der Lieferung führen wir regelmäßige Nachuntersuchungen durch, um die Produktleistung vor Ort zu überwachen und Feedback zur Optimierung der Produktauswahl in zukünftigen Projekten zu sammeln.
A: Sie sind nicht austauschbar. Mittelklemmen werden zwischen den Modulen installiert, um zwei benachbarte Paneele gleichzeitig zu sichern, während Randklemmblöcke aus Aluminiumlegierung an den Enden des Arrays installiert werden, um die Außenkante eines Moduls zu sichern; Beide sind erforderlich, um das Array vollständig zu sichern.
A: Die Klemmen verfügen über interne Schlitze, die für bestimmte Moduldicken ausgelegt sind; Passen Sie die Klemme einfach an die tatsächliche Moduldicke an. Zur Polsterung und zum Schutz des Modulrahmens sind sie mit EPDM-Gummipolstern ausgestattet. Durch ordnungsgemäßes Anziehen wird der Glas- oder Aluminiumrahmen nicht beschädigt, eine übermäßige Krafteinwirkung, die über die Drehmomentspezifikationen hinausgeht, wird jedoch nicht empfohlen.
A: Ja, Endklemmen aus Aluminiumlegierung können einzeln erworben werden. Mittelklemmen und Befestigungselemente können auch separat bestellt werden. Wir akzeptieren Bestellungen aller Größen, von kleinen bis zu großen Chargen.
A: Ja, sie sind sowohl mit Einglas- als auch mit Doppelglasmodulen kompatibel. Geben Sie bei der Bestellung einfach die Rahmenstruktur und Dicke Ihrer Module an und wir liefern die passenden Schlitze und Gummidichtungskonfigurationen.
A: Unsere Kantenklemmen aus Aluminiumlegierung verfügen über eine eloxierte Beschichtung mit einer Dicke von ≥10 μm, die eine stabile Salznebelbeständigkeit gewährleistet – ideal für feuchte Küstenumgebungen. Sie verfügen außerdem über eine 25-jährige Korrosionsschutzgarantie. Für extrem korrosive Industriegebiete können wir Optionen für eine dickere Eloxalbeschichtung prüfen.
A: Bei Standardspezifikationen sind die Artikel im Allgemeinen auf Lager und werden innerhalb von 7–10 Werktagen versendet. Für nicht standardmäßige, kundenspezifische Größen oder bestimmte Dicken beträgt die Lieferzeit etwa 15–25 Werktage; Wir bestätigen Ihnen den genauen Zeitplan, bevor Sie Ihre Bestellung aufgeben.
